Jak precyzyjne cięcie zachowuje integralność strukturalną w analizie metalograficznej
Dokładność a precyzja: dlaczego rozróżnienie ma znaczenie przy dzieleniu na przekroje
W przygotowaniu próbek metalurgicznych dokładność i precyzja są często używane tak, jakby oznaczały to samo, a mimo to opisywały dwie różne cechy cięcia. Dokładność odnosi się do stopnia dopasowania przekroju do zamierzonej płaszczyzny zainteresowania w stosunku do elementu odniesienia, takiego jak linia środkowa spoiny lub granica powłoki. Precyzja odnosi się do powtarzalności wyniku dla dziesiątek lub setek próbek przetwarzanych w tym samym ustawieniu. Laboratorium może być precyzyjne, ale nie dokładne, stale tnąc za każdym razem pod niewłaściwym kątem, i może być dokładne w przypadku pojedynczej próbki, a jednocześnie nie zapewniać powtarzalności potrzebnej do statystycznej kontroli procesu.
To rozróżnienie staje się krytyczne w momencie, gdy do oceny wydajności materiału stosuje się cięcie. Sekcja, która odchyla się nawet o ułamek milimetra od zamierzonej płaszczyzny, może błędnie odzwierciedlać strukturę ziaren, gęstość wtrąceń lub pomiary głębokości obudowy. Laboratoria, które traktują dokładność i precyzję jako jeden wspólny cel, zazwyczaj opierają swój proces cięcia na mocowaniu, wyborze ostrzy i kontroli posuwu, a nie tylko na samym ruchu cięcia. Pozostała część tego artykułu dotyczy wyborów mechanicznych i proceduralnych, które pozwalają zachować obie właściwości w nienaruszonym stanie, jednocześnie chroniąc mikrostrukturę przed sztucznymi uszkodzeniami wprowadzonymi podczas cięcia.
Pomaga także rozdzielić te dwie cechy podczas rozwiązywania problemów z nieudaną partią. Jeśli pomiary stale odchylają się w tym samym kierunku, problemem jest zwykle dokładność, często powiązana z nieprawidłowo ustawioną krawędzią odniesienia lub mocowaniem, które nigdy nie zostało zweryfikowane z rysunkiem części. Jeżeli pomiary różnią się w sposób nieprzewidywalny pomiędzy próbkami, problemem jest zwykle precyzja i zwykle wskazuje to na luzy mechaniczne, nierówny nacisk mocowania lub wykonywanie przez operatora drobnych ręcznych regulacji pomiędzy cięciami. Zdiagnozowanie, do której kategorii należy usterka, przed zmianą ustawień sprzętu pozwala zaoszczędzić znaczną ilość czasu, ponieważ działania naprawcze dla każdego z nich są inne.
Dlaczego integralność konstrukcji jest zagrożona podczas cięcia
Każde cięcie ścierne wprowadza pewne zaburzenia w materiale bezpośrednio pod płaszczyzną cięcia. Pytaniem nie jest, czy zaburzenie występuje, ale jak daleko się ono rozciąga i czy dociera do obszaru, który metalurg faktycznie zamierza zbadać. Za większość uszkodzeń obserwowanych w przypadku słabo kontrolowanego cięcia odpowiadają trzy mechanizmy: nagrzewanie cierne, odkształcenie mechaniczne pod wpływem siły skrawania i mikropęknięcia wywołane wibracjami.
Ogrzewanie cierne podnosi lokalną temperaturę na tyle, aby zmienić odpuszczanie, spowodować przemianę fazową w stopach wrażliwych na ciepło lub wytworzyć widoczną linię przepalenia na krawędzi cięcia.
Odkształcenia mechaniczne rozmazują ziarna powierzchniowe, zaokrąglają krawędzie i mogą maskować prawdziwą granicę pomiędzy powłoką a podłożem.
Wibracje powodowane przez niewyważone koło lub luźno zaciśniętą próbkę powodują drgania, które później pojawiają się pod mikroskopem jako fałszywe cechy.
Ponieważ skutki te kumulują się, niewielkie nieefektywności się kumulują. Ściernica nieco za agresywna dla danej twardości w połączeniu z niewystarczającym przepływem chłodziwa nie tylko spowalnia cięcie; aktywnie przepisuje mikrostrukturę, którą analityk próbuje obserwować. Rozpoznanie tego na wczesnym etapie przepływu pracy oddziela sekcję potwierdzającą prawidłowe wnioski od tej, która po cichu wprowadza błąd do raportu.
Praktycznym wyzwaniem jest to, że uszkodzenia powstałe w wyniku cięcia nie zawsze są widoczne bez dalszego przygotowania. Linia przypalenia ukryta pod powierzchnią może przetrwać zgrubne szlifowanie i pojawić się dopiero po dokładnym polerowaniu, kiedy to próbka wymagała już znacznego czasu przygotowania. Z tego powodu wiele laboratoriów traktuje parametry skrawania jako część kontroli jakości, a nie oddzielny etap poprzedzający, sprawdzając zużycie ściernicy, stan chłodziwa i ustawienia posuwu według ustalonego harmonogramu, a nie dopiero po wykryciu wady w dalszej części procesu.
Nowoczesne urządzenia do cięcia metalograficznego jest zbudowany wokół czterech podsystemów, które muszą współpracować, a nie izolować: zespół napędu i wrzeciona, system dostarczania chłodziwa, platforma mocująca i mechanizm kontroli posuwu. Słabość w którymkolwiek podsystemie objawia się uszkodzeniem w ukończonej sekcji, nawet jeśli pozostałe trzy działają dobrze.
Podsystem
Podstawowa rola
Typowy tryb awarii, jeśli nie został określony
Wrzeciono i napęd
Utrzymuje stałą prędkość obrotową pod obciążeniem
Spadek prędkości podczas cięcia twardych materiałów, powodujący nierówne nagrzewanie
Dostawa płynu chłodzącego
Usuwa ciepło i zanieczyszczenia ścierne z nacięcia
Miejscowe spalanie, ładowanie ostrza, ponowne osadzanie się gruzu
Platforma mocująca
Utrzymuje próbkę w ustalonej, powtarzalnej pozycji
Laboratoria oceniające nowe stanowisko do cięcia często skupiają się wyłącznie na mocy wrzeciona, co jest rozsądnym punktem wyjścia, ale niepełnym obrazem. Wrzeciono o dużej mocy w połączeniu ze słabą platformą mocującą po prostu przeniesie na próbkę więcej wibracji, a nie mniej. Najtrwalsze rezultaty można uzyskać, traktując cztery podsystemy jako dopasowany zestaw, a nie modernizując je pojedynczo.
Łatwość serwisowania to kolejny czynnik, który łatwo przeoczyć podczas początkowego wyboru sprzętu, ale staje się znaczący w miarę lat codziennego użytkowania. Osłony ostrzy, filtry płynu chłodzącego i paski napędowe zużywają się w różnym tempie, a sprzęt zaprojektowany z dostępnymi punktami serwisowymi skraca przestoje związane z rutynową konserwacją. Laboratoria pracujące na wiele zmian często stwierdzają, że łatwość konserwacji ma większy wpływ na całkowitą przepustowość niż przyrostowy wzrost maksymalnej prędkości cięcia, po prostu dlatego, że nieplanowane przestoje wpływają na każdą próbkę w kolejce, a nie tylko na tę ciętą.
Cecha definiująca precyzyjne maszyny do cięcia metalograficznego nie jest surowa prędkość skrawania, ale zdolność utrzymania prędkości, szybkości posuwu i dostarczania chłodziwa w wąskim, powtarzalnym paśmie, niezależnie od twardości materiału. Ma to znaczenie, ponieważ wytwarzanie ciepła podczas cięcia ściernego zwiększa się w wyniku interakcji między prędkością koła, siłą skierowaną w dół i czasem kontaktu, a każdą pojedynczą zmienną wykraczającą poza zakres przesuwa równowagę w stronę większej ilości ciepła i większych odkształceń.
Trzy cechy konstrukcyjne zwykle oddzielają maszyny utrzymujące tę równowagę od tych, które tego nie robią:
Regulacja prędkości w zamkniętej pętli, która kompensuje zmiany obciążenia, gdy ostrze napotyka twardsze lub bardziej miękkie obszary próbki kompozytowej lub warstwowej.
Programowalne profile posuwu, które automatycznie spowalniają podejście w pobliżu strony wyjściowej cięcia, gdzie najczęściej występują uszkodzenia spowodowane wybiciem.
Podawanie chłodziwa poprzez zalew lub przez tarczę, utrzymujące strefę skrawania poniżej temperatury, w której rozpoczynają się zmiany mikrostrukturalne.
W przypadku laboratoriów pracujących w tym samym tygodniu z mieszanką miękkich stopów nieżelaznych i hartowanych stali narzędziowych ta konsystencja ma większe znaczenie niż najwyższa prędkość. Maszyna, która tnie szybko, ale działa dobrze tylko w wąskim przedziale twardości, zmusza operatorów do ręcznej kompensacji, co ponownie wprowadza zmienność, którą sprzęt miał wyeliminować.
Oprócz cech mechanicznych samej maszyny na uwagę zasługuje skład płynu chłodzącego. Płyn chłodzący, który dobrze smaruje, ale powoli spływa z nacięcia, może raczej zatrzymywać ciepło niż je usuwać, natomiast płyn chłodzący, który przepływa swobodnie, ale nie posiada wystarczających właściwości smarnych, zwiększa tarcie na powierzchni czołowej koła. Dopasowanie stężenia płynu chłodzącego i ciśnienia tłoczenia do typu używanej koła oraz ponowne sprawdzanie ich zgodności przy każdej wymianie koła, zamyka lukę, która często pozostaje kwestią nieformalnego przyzwyczajenia, a nie udokumentowanego ustawienia.
Nawet dobrze określona maszyna ma słabsze wyniki, jeśli jest wspierana akcesoria do maszyn do cięcia metalograficznego są niedopasowane do geometrii próbki. Mocowanie odpowiada za dużą część możliwych do uniknięcia defektów przekroju, ponieważ każdy ruch części podczas cięcia przekłada się bezpośrednio na niedokładną lub niepowtarzalną płaszczyznę.

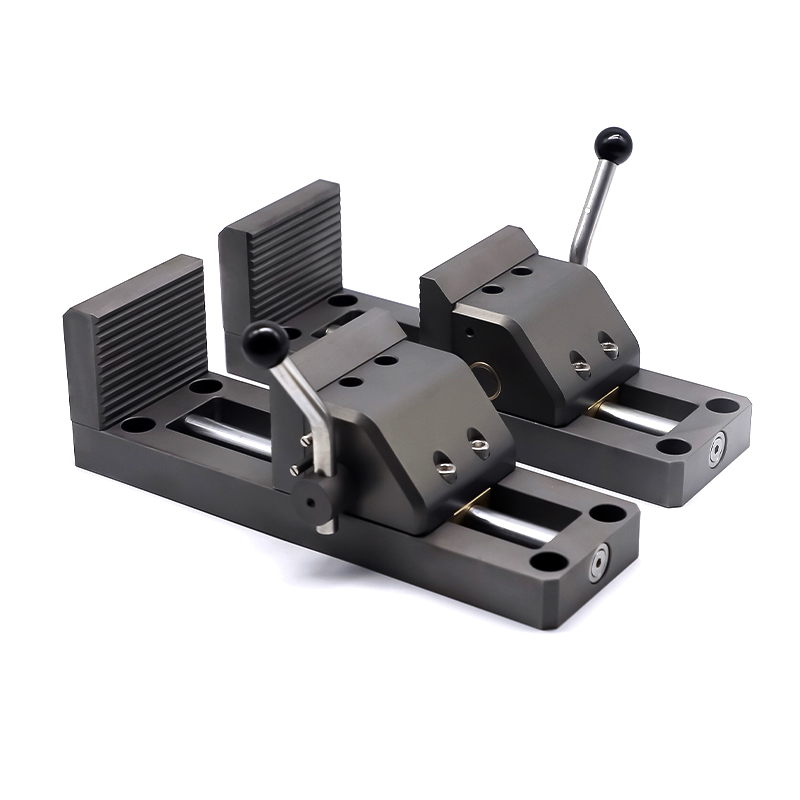

Zaciski imadłowe z szeroką powierzchnią szczęk rozkładają siłę zacisku na większą powierzchnię styku, co zmniejsza ryzyko miejscowego zgniecenia w przypadku bardziej miękkich stopów, jednocześnie bezpiecznie utrzymując nieregularne lub zakrzywione części. Uchwyty kątowe i uchwyty z blokami V rozszerzają tę kontrolę na próbki cylindryczne lub o nietypowych kształtach, które w przeciwnym razie wymagałyby improwizowanego mocowania. Akcesoria do doboru ściernic, w tym szeroki wybór twardości spoiwa i ziarnistości ścierniwa, pozwalają dopasować pojedynczą maszynę do znacznie szerszego zakresu twardości materiału bez konieczności zmiany wyposażenia podstawowego.
Praktyczną zasadą stosowaną przez wiele laboratoriów jest traktowanie mocowania jako decyzji podejmowanej na podstawie próbki, a nie jednorazowej konfiguracji. Sprawdzanie dopasowania uchwytu przed każdą nową geometrią części zajmuje kilka dodatkowych minut, ale konsekwentnie zmniejsza częstotliwość ponownych cięć spowodowanych przesunięciem podczas mocowania.
Porównanie typów tarcz ściernych pod względem kluczowych parametrów
Wybór tarczy ściernej to jedna z niewielu decyzji w procesie cięcia, która wpływa jednocześnie na wytwarzanie ciepła, jakość krawędzi i koszty. Poniższa tabela porównuje cztery popularne kategorie kół w pięciu wymiarach wydajności w skali względnej, w oparciu o typowe doświadczenia laboratoryjne, a nie specyfikację jednego dostawcy.
Tarcze o spoiwie diamentowym generalnie mają przewagę pod względem odporności na zużycie i jakości krawędzi, co jest odpowiednie dla hartowanych stopów i ceramiki, gdzie wielokrotne nastawianie na zewnątrz w przeciwnym razie spowolniłoby wydajność. Koła z tlenku glinu pozostają praktycznym wyborem w przypadku bardziej miękkich stali i rutynowego cięcia w produkcji, gdzie efektywność kosztowa ma większe znaczenie niż maksymalna ostrość krawędzi. Koła z węglika krzemu i CBN zajmują pozycje pośrednie, a każda z nich faworyzuje określone rodziny materiałów w stosunku do zastosowań ogólnych.
Twardość wiązania koła wiąże się z tymi samymi kompromisami, co pokazano na powyższym wykresie. Twardsze spoiwo utrzymuje dłużej ziarna ścierne, co wydłuża żywotność tarczy, ale może prowadzić do szkliwienia, jeśli cięty materiał jest zbyt miękki dla tego gatunku spoiwa, ponieważ tępe ziarna pozostają na miejscu, a nie uwalniają się, odsłaniając świeże krawędzie tnące. Bardziej miękkie spoiwo łatwiej uwalnia ziarna, utrzymując ostrą powierzchnię cięcia w przypadku bardziej miękkich materiałów, kosztem szybszego zużycia ściernicy. Laboratoria, które dysponują niewielkim zapasem gatunków spoiw, zamiast standaryzować jedną tarczę do każdego zadania, generalnie odnotowują mniej defektów spowodowanych ciepłem przy obciążeniu materiałami mieszanymi.
Prędkość skrawania a strefa wpływu ciepła: zrozumienie kompromisu
Zwiększanie prędkości skrawania skraca czas obróbki, ale ma również tendencję do zwiększania głębokości strefy wpływu ciepła, jeśli przepływ chłodziwa i prędkość posuwu nie są dostosowane w celu kompensacji. Zależność nie jest liniowa w całym zakresie prędkości; większość laboratoriów obserwuje stosunkowo płaską reakcję przy niższych prędkościach, po której następuje ostrzejszy wzrost głębokości oddziaływania ciepła po przekroczeniu progu specyficznego dla materiału.
Praktyczny wniosek jest taki, że najwyższa dostępna prędkość rzadko jest właściwym ustawieniem w przypadku wrażliwych stopów. Laboratoria, które mapują tę krzywą dla swoich najpopularniejszych materiałów, mogą określić prędkość roboczą tuż poniżej punktu przegięcia, uzyskując większość oszczędności czasu bez przesuwania strefy wpływu ciepła do badanego obszaru.
Szybkość posuwu i odkształcenie w różnych kategoriach twardości materiału
Szybkość posuwu wpływa na twardość materiału w sposób łatwy do niedoszacowania. To samo ustawienie posuwu, które zapewnia czyste cięcie próbki stali miękkiej, może spowodować widoczne odkształcenie powierzchni bardziej miękkiego, bardziej plastycznego stopu, po prostu dlatego, że materiał poddaje się, a nie czysto ścina pod tą samą siłą.
Miękkie, bardziej plastyczne materiały zazwyczaj wymagają wolniejszego posuwu i mniejszej siły docisku, aby uniknąć rozmazywania, podczas gdy twardsze stopy tolerują szybszy posuw, ale wymagają większej uwagi na gromadzenie się ciepła. Dostosowanie nadawy według kategorii twardości zamiast stosowania jednego ustawienia domyślnego dla wszystkich próbek to jedna z najbardziej opłacalnych zmian, jakie może wprowadzić laboratorium.
Najczęstsze wady podziału w skrócie
Wada
Prawdopodobna przyczyna
Typowa poprawka
Wypal linie na krawędzi cięcia
Nadmierna prędkość lub niewystarczająca ilość płynu chłodzącego
Zmień uchwyt na szerszą szczękę lub uchwyt o określonym kącie
Rozmazane lub zaokrąglone krawędzie
Nadmierna siła posuwu materiału plastycznego
Niskier feed rate, reduce clamping pressure
Ślady rozmów
Niewyważone koło lub wibracje
Nastaw ponownie lub wymień koło, sprawdź łożyska wrzeciona
Powtarzalny przepływ pracy od wyboru próbki do gotowej sekcji
Spójność między operatorami i zmianami wynika z przestrzegania za każdym razem tej samej sekwencji, zamiast polegania na indywidualnej ocenie na każdym kroku. Poniższy schemat przedstawia sekwencję powszechnie stosowaną przez laboratoria w celu zapewnienia porównywalności wyników cięcia w całym cyklu produkcyjnym.
Rejestrowanie wyników każdego cięcia, w tym stanu tarczy i wszelkich odchyleń od płaszczyzny docelowej, zamyka pętlę i zapewnia laboratorium ślad danych umożliwiający identyfikację powolnego dryfu wyników, zanim partia stanie się odrzucona.
Tego rodzaju prowadzenie rejestrów wydaje się być dodatkowym obciążeniem, gdy przebieg przebiega dobrze, ale jego rzeczywista wartość pojawia się kilka miesięcy później, gdy klient lub audyt wewnętrzny pyta, dlaczego konkretna partia sekcji różni się od wcześniejszej. Posiadanie datowanego dziennika zmian kół, uzupełnień chłodziwa i regulacji posuwu sprawia, że to badanie staje się szybkim sprawdzeniem, a nie zgadywaniem i często ujawnia powolny, stopniowy dryf, którego żadne pojedyncze cięcie nie dałoby się wykryć samodzielnie.
Krótka lista kontrolna przed każdym biegiem podzielonym na sekcje
Szybkie harmonogramy produkcji kuszące jest pominięcie etapów weryfikacji, ale krótka kontrola przed uruchomieniem konsekwentnie wychwytuje większość możliwych do uniknięcia defektów, zanim materiał zostanie zmarnowany.
Potwierdź, że typ ściernicy i ziarnistość odpowiadają twardości materiału dla bieżącej partii.
Przed rozpoczęciem pierwszego cięcia na zmianę sprawdź przepływ i stężenie chłodziwa.
Sprawdź dopasowanie mocowania do rzeczywistej części, zamiast zakładać, że pasuje do poprzedniej partii.
Ustaw prędkość podawania zgodnie z kategorią materiału, a nie pojedynczą wartością domyślną.
Przed przystąpieniem do pełnego cyklu sprawdź pierwszą sekcję przy małym powiększeniu.
Często zadawane pytania
P1: Jaka jest różnica między dokładnością a precyzją cięcia?
Dokładność opisuje, jak blisko cięcie odpowiada zamierzonej płaszczyźnie w stosunku do elementu odniesienia, natomiast precyzja opisuje, jak powtarzalny jest ten wynik dla wielu próbek w tej samej konfiguracji.
P2: Dlaczego prędkość skrawania wpływa na strefę wpływu ciepła?
Większa prędkość zwiększa szybkość kontaktu ciernego pomiędzy kołem a materiałem, a powyżej progu specyficznego dla materiału podnosi to lokalną temperaturę na tyle, aby zmienić mikrostrukturę w pobliżu krawędzi cięcia.
P3: Jak często należy przeglądać mocowania?
Mocowanie powinno być sprawdzane za każdym razem, gdy zmienia się geometria części, ponieważ mocowanie, które działało dla jednego kształtu, może pozwolić na dryf lub przesunięcie w przypadku próbki o innej wielkości lub pod innym kątem.
P4: Czy większy posuw zawsze powoduje więcej uszkodzeń?
Nie zawsze. Efekt zależy w dużej mierze od twardości materiału, przy czym bardziej miękkie i ciągliwe stopy wykazują odkształcenia przy prędkościach posuwu, które materiały hartowane tolerują bez problemu.
P5: Jaki jest najprostszy sposób na redukcję śladów drgań?
Sprawdzenie wyważenia koła i stanu wrzeciona przed uruchomieniem rozwiązuje większość problemów związanych z drganiami, ponieważ wibracje mają zwykle podłoże mechaniczne, a nie problemy z chłodziwem lub podawaniem.
