Analiza przygotowania i mikrostruktury próbek metalograficznych żucza cynku w garnku ocynkowania- Trojan (Suzhou) material technology Co., Ltd.

Analiza przygotowania i mikrostruktury próbek metalograficznych żucza cynku w garnku ocynkowania

07-04-2025

Galwanizacja odnosi się do technologii oczyszczania powierzchni, która osadza warstwę cynku na powierzchni metali, stopów lub innych materiałów w celu uzyskania efektów estetycznych i przeciwstrożenia.

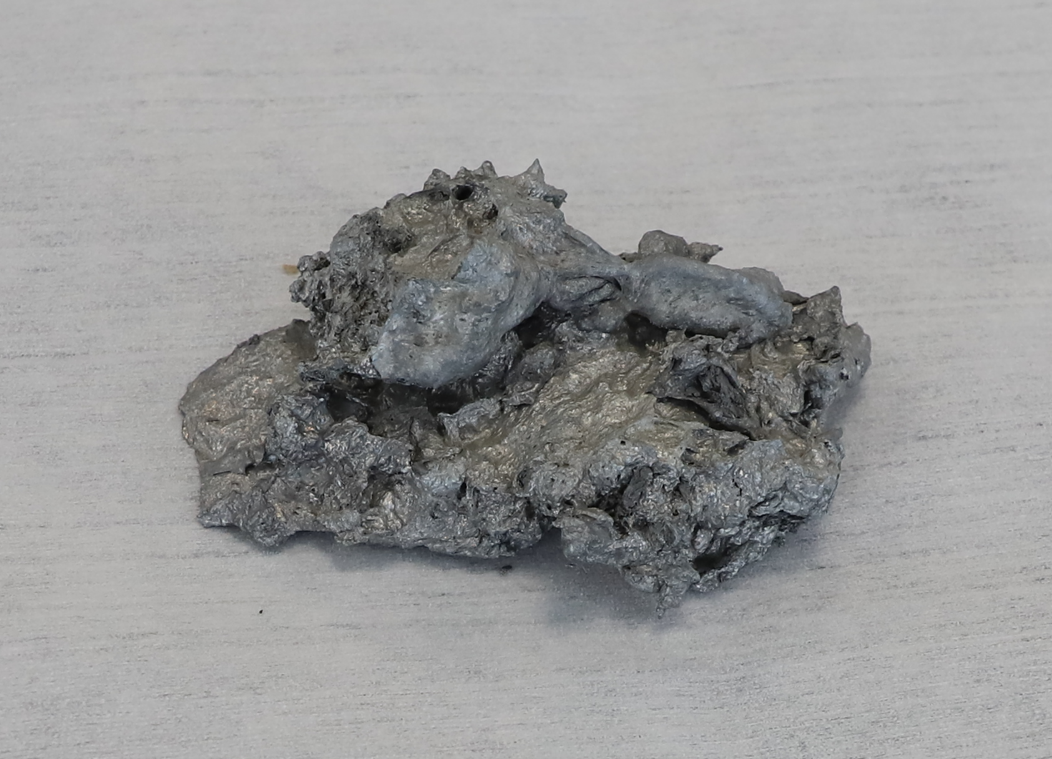

Główną metodą przyjęta jest galwanizacja gorąca. Ocynkowana warstwa ma doskonałą odporność na korozję atmosferyczną i może łatwo tworzyć folię ochronną na powierzchni w temperaturze pokojowej. Dlatego największe zastosowanie cynku znajduje się w przemyśle ocynkowania, który jest szeroko stosowany w samochodach, konstrukcjach, statkach i przemysłu lekkim, itp. Ultrafinansowy proszek cynku może być stosowany jako kluczowe surowce do powłok bogatych w cynk i innych wysokowydajnych powłok przeciwkorozyjnych i przyjaznych dla środowiska powłok, a powłoki przyjazne dla środowiska. Teraz resztkowy żużla cynku (90% Zn, 7% AL, 2% mg, 0,5% Fe) z doniczek ocynkowania jest poddawany preparatowi próbki metalograficznej:

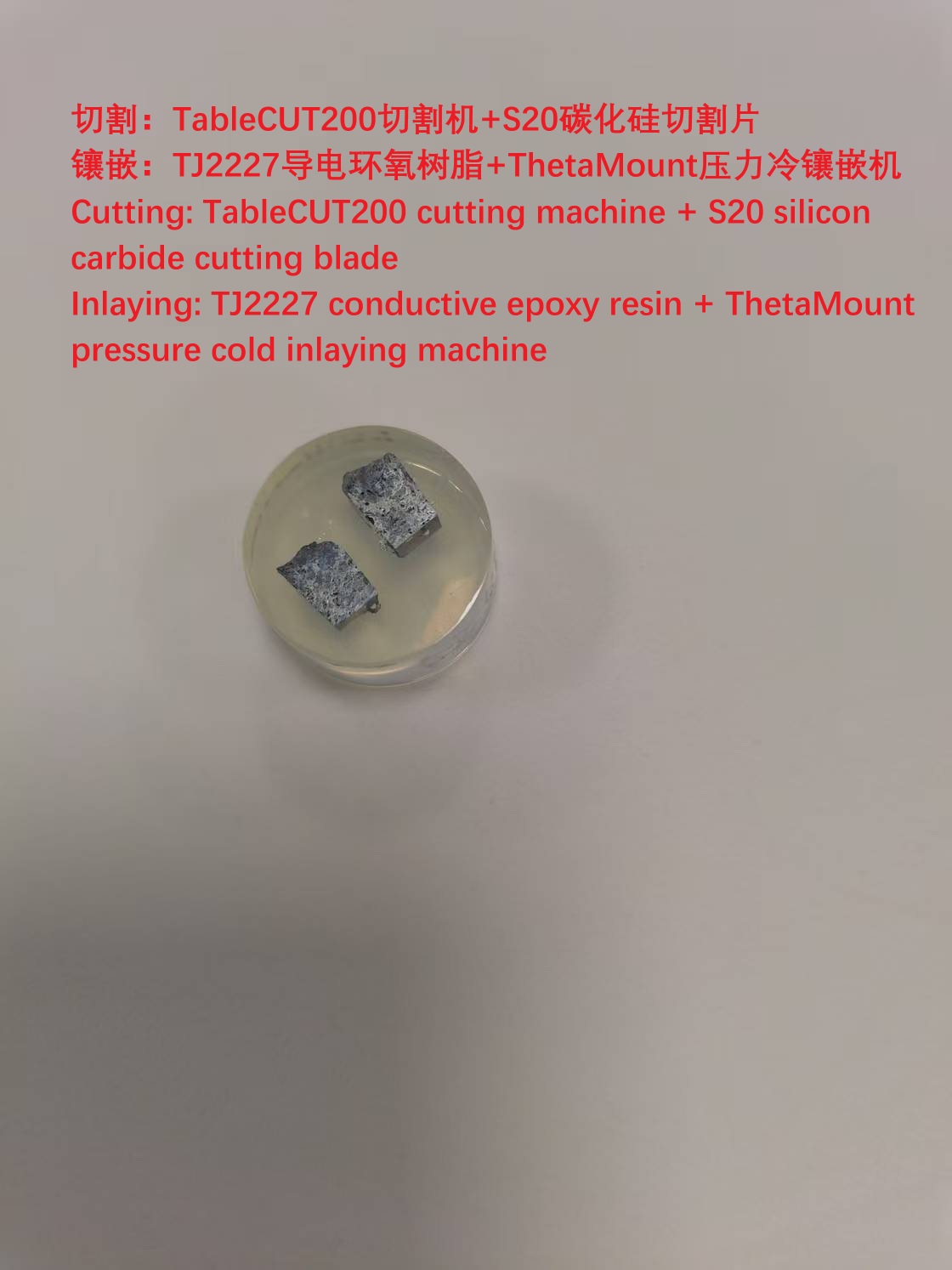

Najpierw jest wycinany za pomocą maszyny do cięcia TableCUT200 i ostrza do cięcia węgla silikonowego S20, a następnie jest osadzony przy użyciu przewodzącej żywicy epoksydowej TJ2227 i maszyny do osadzania zimnego ciśnienia. Następnie jest przetwarzany w automatycznym szlifowaniu i polerowaniu Alpha610, w następujący sposób:

1. Płaszczyzna szlifowanie z krzemowym papieru ściernym P800/P1200/P2000

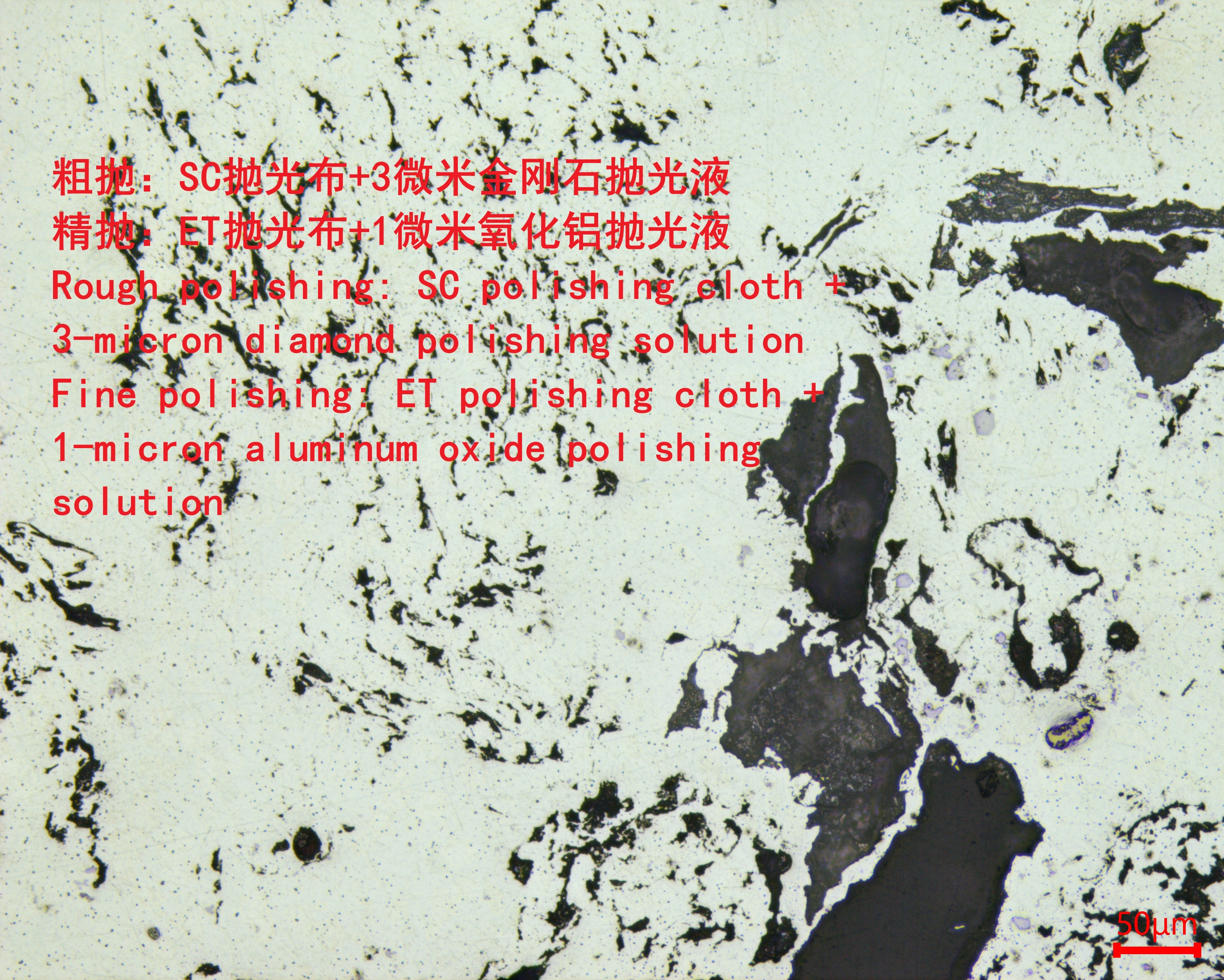

2. Grubne polerowanie z szmatką do polerowania SC 3-mikronowe diamentowe polerowanie cieczy

3. Ostateczne polerowanie z szmatką do polerowania ET 1-micronową ciecz polerującego tlenek aluminium

Środek trawienia jest wodnym roztworem wodorowym chlorkiem chlorowodorowym (rozcieńczonym).

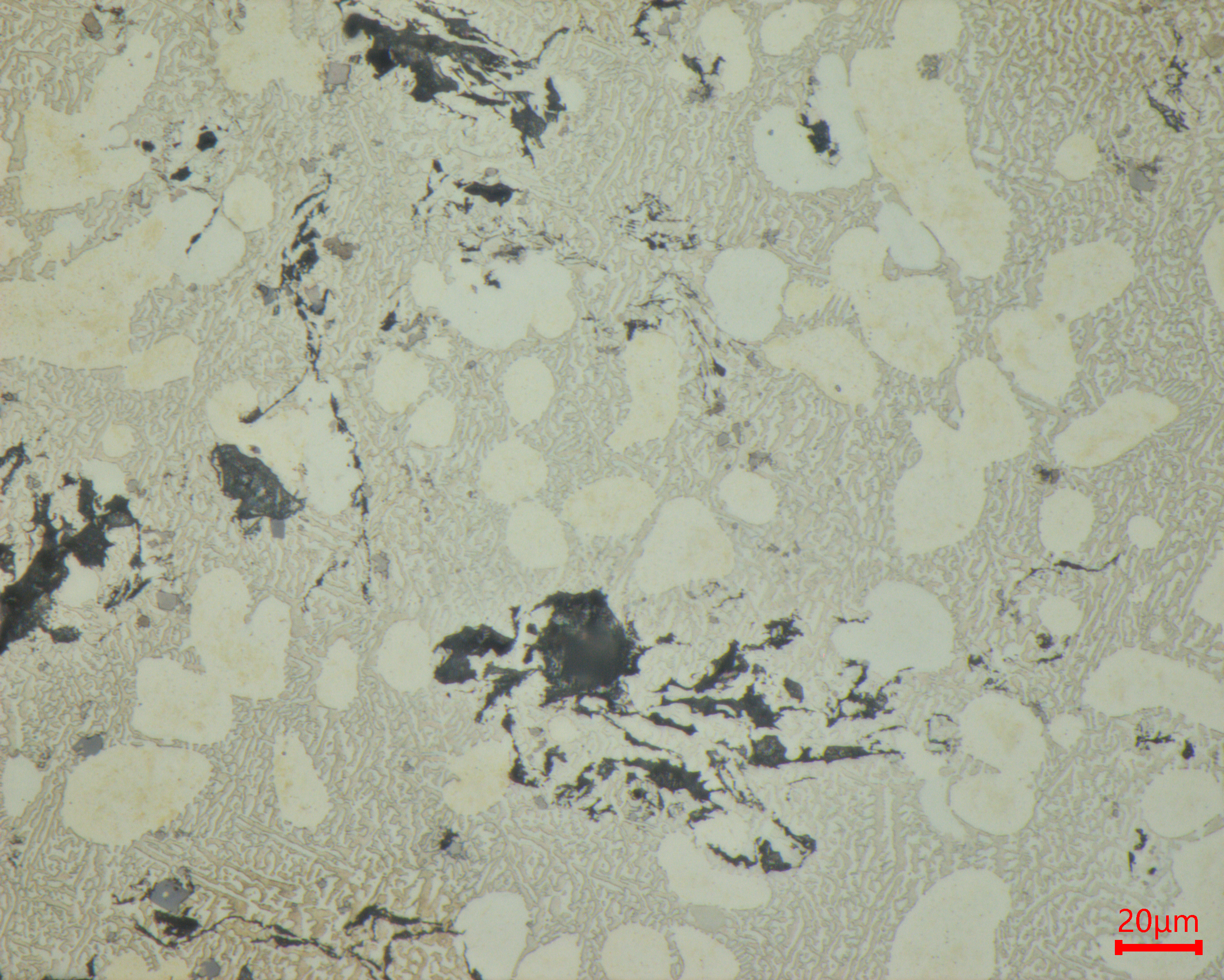

Obserwacja struktury metalograficznej jest przeprowadzana przy użyciu mikroskopu metaluograficznego MN80. Strukturą metaluograficzną jest biała duża lub małe dendrytyczne roztwór dendrytyczny Zn (AL) Eutektyczna mieszanka eutektyczna, szare małe bloki to związki Alfe, a są czarne luźne pory. Wskazuje to, że żużla cynku nie jest ściśle związane z powodu nierównomiernego ogrzewania.
