Efektywny schemat przygotowania próbek PCB- Trojan (Suzhou) material technology Co., Ltd.

Efektywny schemat przygotowania próbek PCB

18-11-2025

Jako główny nośnik produkcji elektroniki, wewnętrzna jakość strukturalna PCB bezpośrednio determinuje niezawodność produktów końcowych. Testowanie przekrojów metalograficznych to najsolidniejsze „narzędzie z perspektywy jakości” w branży PCB, które krok po kroku odkrywa „ukrytą prawdę” o płytkach drukowanych – od pobierania próbek, montażu, szlifowania, polerowania po obserwację mikroskopową.

Niezależnie od tego, czy chodzi o siłę wiązania międzywarstwowego płyt wielowarstwowych, równomierność galwanizacji przewlekanej, mikrostrukturę połączeń lutowanych, czy stan łuszczenia się podłoży i folii miedzianych, przekroje metalograficzne mogą je dokładnie przedstawić.

Dla przedsiębiorstw zajmujących się PCB testowanie to jest nie tylko sztywnym wymogiem spełnienia norm, ale także podstawowym sposobem optymalizacji procesów produkcyjnych i poprawy wydajności produktu. Dzięki analizie przekrojów metalograficznych można szybko zlokalizować sedno problemów związanych z wierceniem, laminowaniem, galwanizacją i innymi procesami, co pozwala na ukierunkowanie kontroli jakości.

Niewielka część dotyczy bezpieczeństwa produktów elektronicznych. Dobra robota w testowaniu przekrojów metalograficznych polega na zbudowaniu pierwszej linii obrony dla jakości PCB!

Aby zapewnić efektywne przygotowanie próbek PCB, do szlifowania zgrubnego stosuje się metalograficzny papier ścierny P400, a do dokładnego pozycjonowania stosuje się krążek POS. Poniższy schemat jest udostępniany w celach informacyjnych:

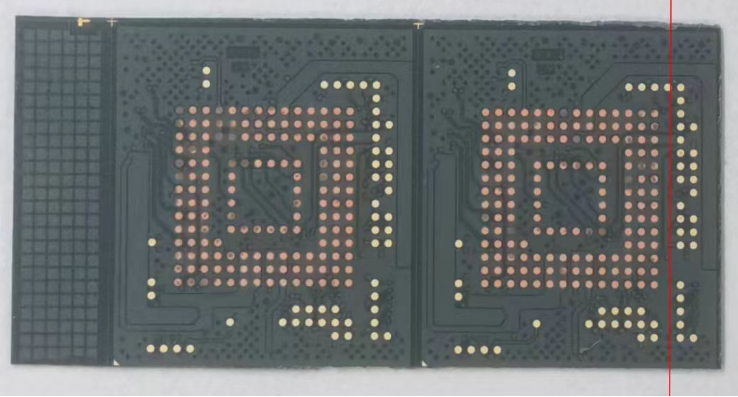

1. Przeszlifować do krawędzi docelowego miejsca papierem ściernym metalograficznym P400;

2. Oszlifować do docelowej pozycji za pomocą krążka POS 9μm zawiesiny polerskiej PD-WT;

3.Polski z Ściereczka do polerowania SC-JP Zawiesina polerska PD-WT o średnicy 3μm;

4.Polski z Ściereczka do polerowania ET-JP 1μm Zawiesina polerska PD-WT ;

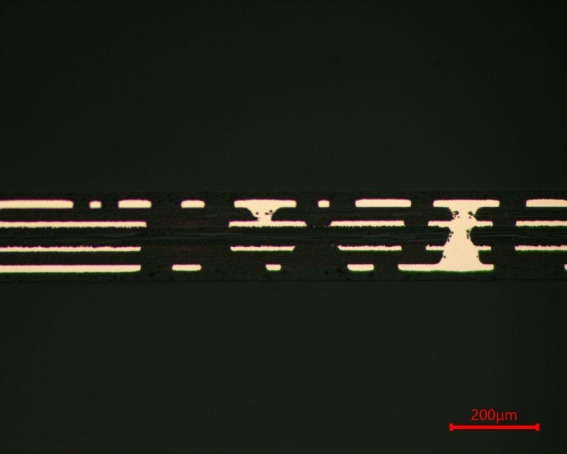

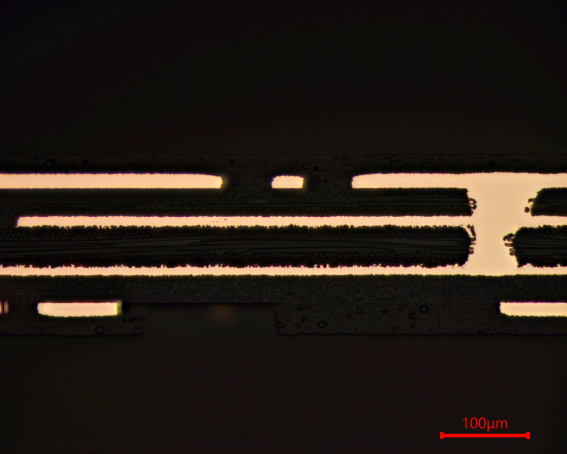

5.Wykonaj końcowe polerowanie za pomocą Płótno polerskie ZN-ZP SO-A439 Zawiesina polerska na bazie krzemionki 50 nm .

#SteelMicrostructure #MaterialScience #Metallography #SteelSamples #MicrostructureAnaliza #SteelPrep #MaterialTechnician #Przygotowanie próbki #Mikroskopia #MetallurgicalTesting #SteelAlloys #SteelPolishing #MicrostructureTesting #MetalographyLab #MaterialAnaliza #SteelQuality #MicroscopicView #Inżynieria Metalurgiczna #LabTechLife #Testowanie Materiałów #Analiza Strukturalna #metallurgymonday #przekrój #montaż na zimno
