Preparat metalograficzny do powłok natryskiwanych płomieniowo- Trojan (Suzhou) material technology Co., Ltd.

Preparat metalograficzny do powłok natryskiwanych płomieniowo

16-03-2026

Natryskiwanie termiczne to zaawansowana technologia inżynierii powierzchni, która podgrzewa materiały do stanu stopionego lub półstopionego, a następnie natryskuje je na powierzchnię podłoża z dużą prędkością, tworząc funkcjonalną powłokę ochronną.

Podobnie jak nakładanie niestandardowego pancerza na przedmioty obrabiane, znacznie poprawia kluczowe właściwości, w tym odporność na zużycie, odporność na korozję, odporność na wysoką temperaturę, izolację termiczną, izolację elektryczną lub przewodność.

Od natryskiwania płomieniowego, natryskiwania łukowego po natryskiwanie plazmowe, procesy są stale ulepszane, a jakość i precyzja powlekania stale się poprawia. Jest szeroko stosowany w wysokiej klasy sektorach produkcyjnych, takich jak przemysł lotniczy, petrochemiczny, maszynowy i formy.

Jako kluczowa metoda oceny jakości powłoki, analiza metalograficzna dokładnie charakteryzuje porowatość, wiązanie międzyfazowe, fazy i grubość powłoki, dostarczając niezbędnych danych do optymalizacji procesu i kontroli jakości.

Ocena właściwości powłoki w dużym stopniu zależy od dokładnych badań metalograficznych, a jakość przygotowania próbki bezpośrednio decyduje o wiarygodności wyników.

Typowe problemy, takie jak źle oceniona porowatość, sztuczne pęknięcia i uszkodzenia powierzchni styku, są często spowodowane niewłaściwymi procedurami przygotowania, a nie rzeczywistymi defektami powłoki.

Poniżej znajduje się zalecany proces przygotowania metalograficznego powłok natryskiwanych płomieniowo:

1️⃣ Strugać papierem ściernym metalograficznym P180

2️⃣ Szlif drobnoziarnisty tarczą szlifierską POS 9 μm zawiesiną polerską PD-WT

3️⃣ Szorstkie polerowanie z Ściereczka do polerowania GF-JP 3 µm Zawiesina polerska PD-WT

4️⃣ Końcowe polerowanie za pomocą Ściereczka do polerowania ET-JP Zawiesina polerska PD-WT o grubości 1 μm

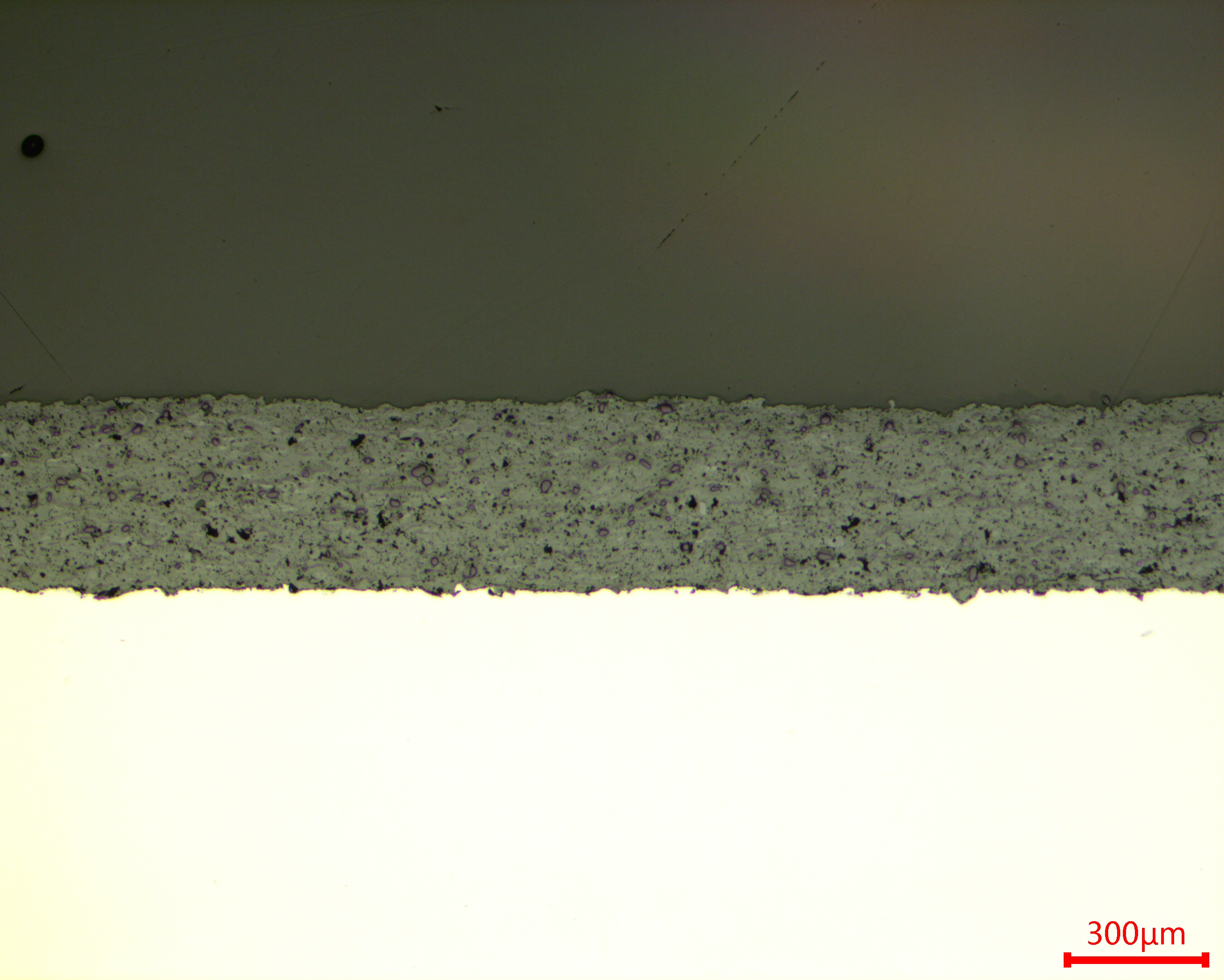

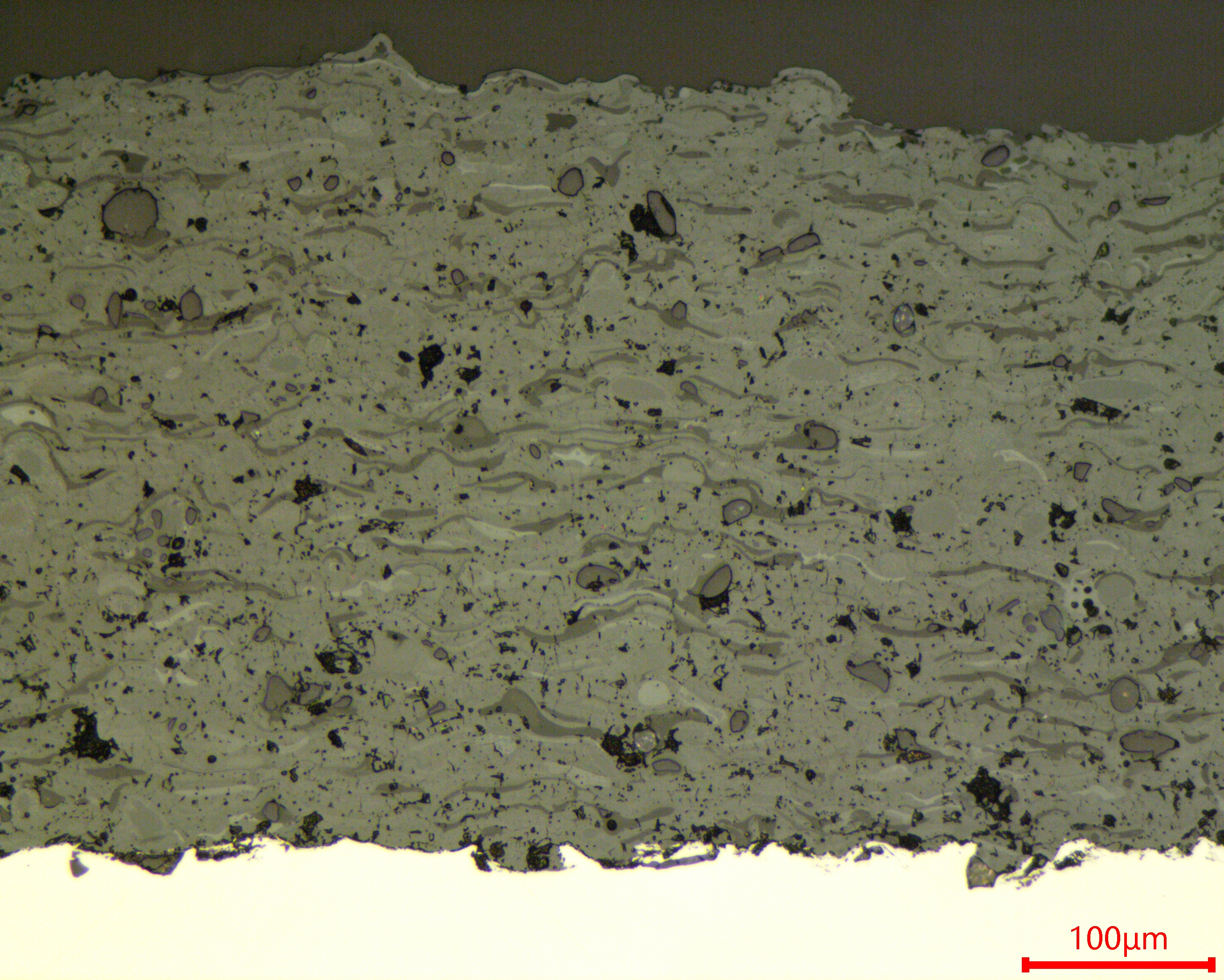

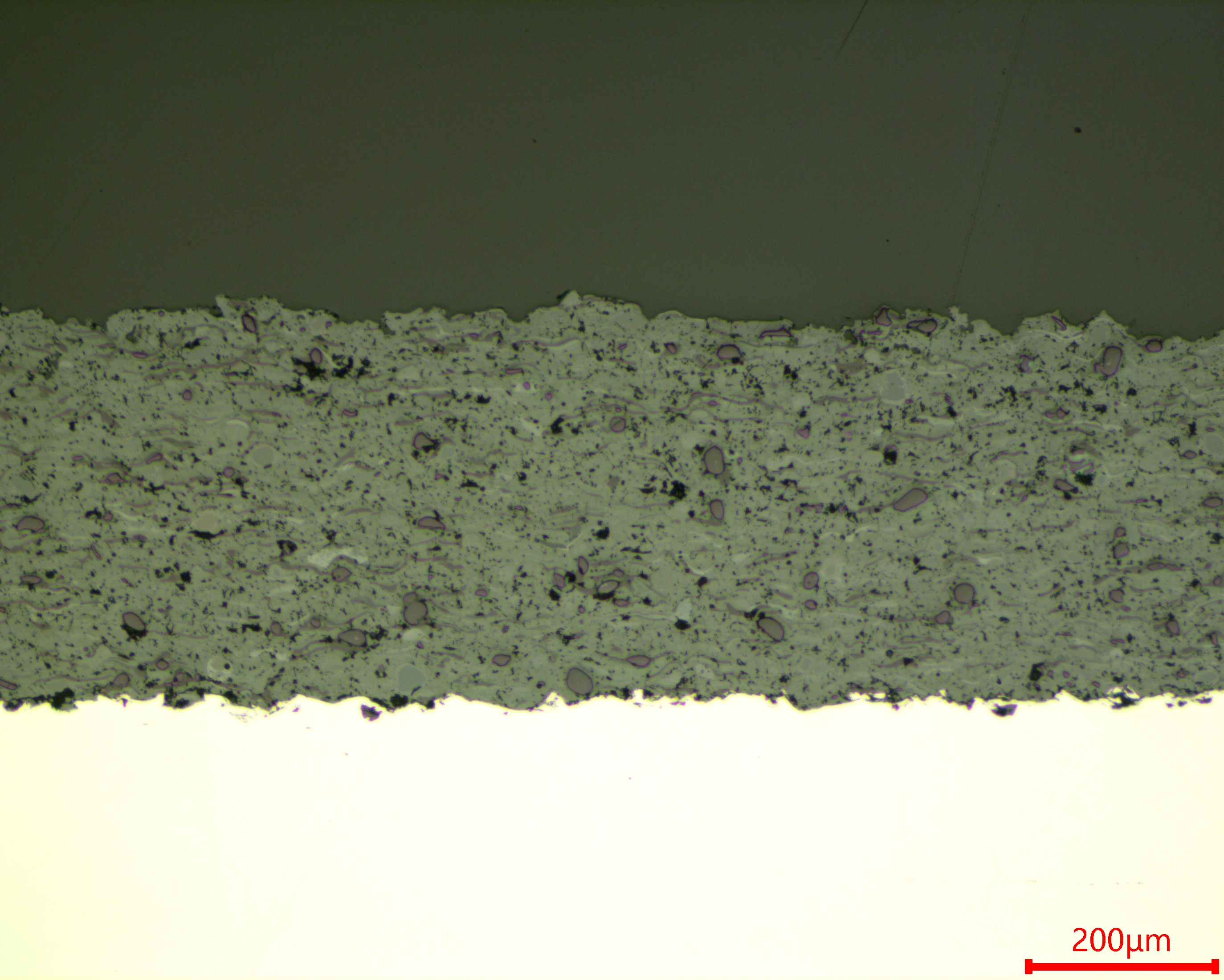

#TROJAN #Trojanmetallografia #Metalograficzna #Materiał
