Mikrostrukturalne badanie montowanego na zimno stopu magnezu AZ31 poprzez precyzyjne polerowanie- Trojan (Suzhou) material technology Co., Ltd.

Mikrostrukturalne badanie montowanego na zimno stopu magnezu AZ31 poprzez precyzyjne polerowanie

20-05-2025

Stop magnezowy AZ31 jest typowym zdeformowanym stopem magnezu. Z magnezem jako matrycą, zapewnia stopowi podstawową charakterystykę niskiej gęstości, która nadaje stopowi magnezu AZ31 znaczącą zaletę w lekkich zastosowaniach. Dzięki wysokiej plastyczności, wysokiej przewodności cieplnej i dobrej właściwości elektromagnetycznej chronu, jest szeroko stosowany w składnikach strukturalnych lotów, części samochodowych, produktów elektronicznych i innych dziedzin.

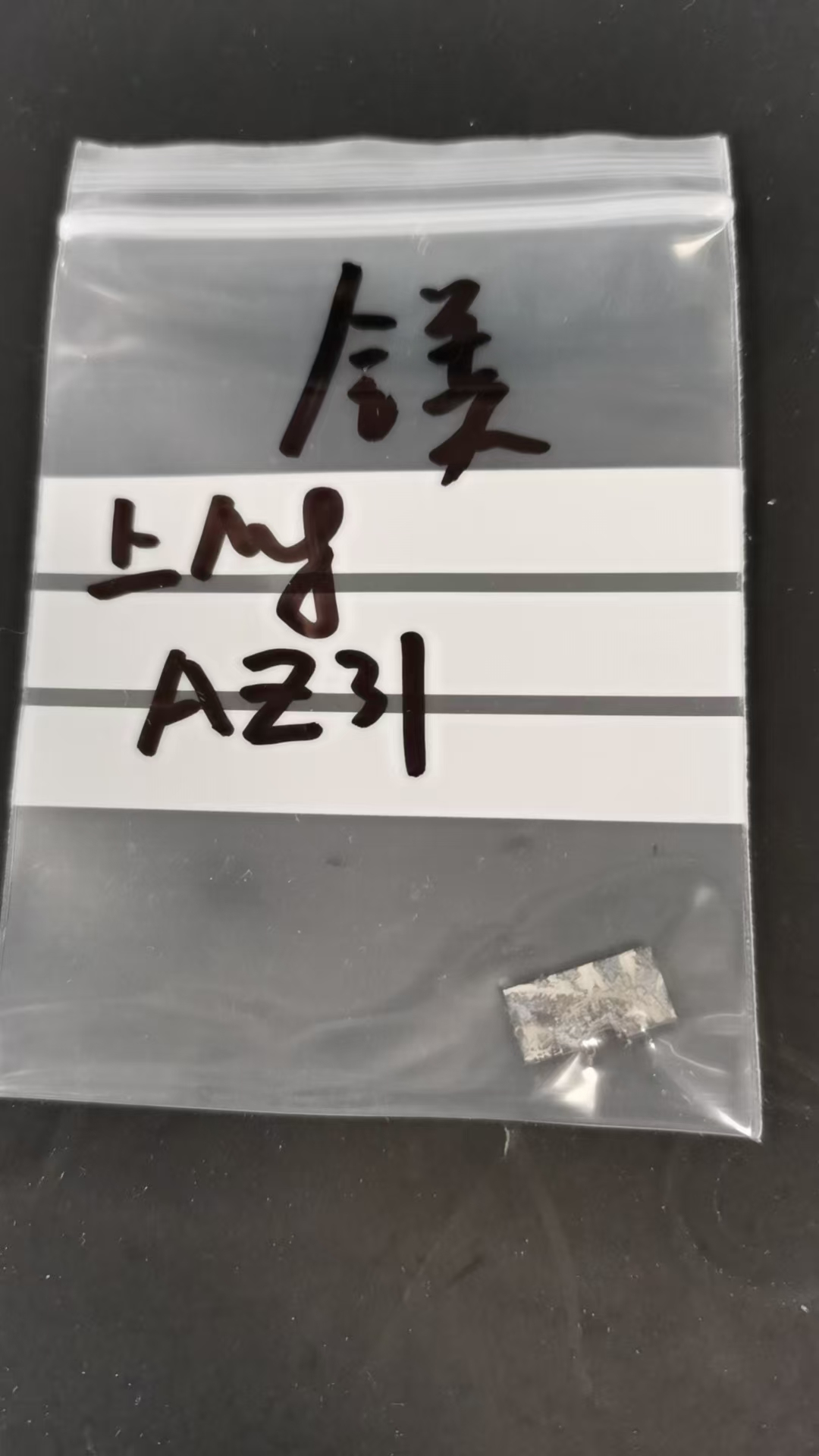

Teraz cienkie płytki stopu magnezu AZ (Al%: 2,5-3,5, Zn%: 0,6-1,4, Mn%: 0,2-1,0 i pozostałe mg) są wypolerowane i pobierane.

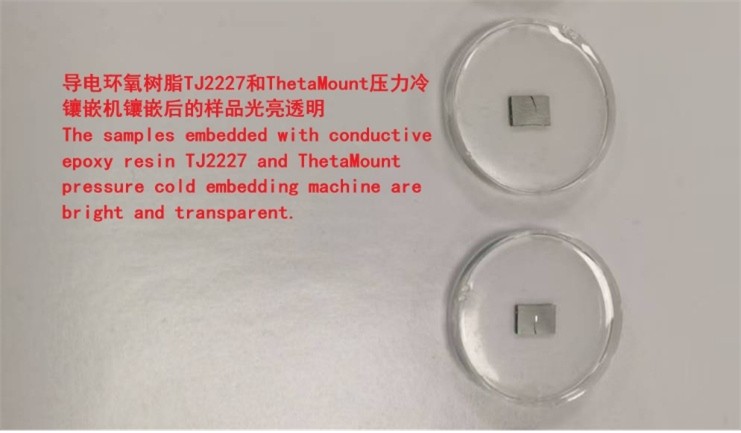

Próbka została wycięta na małe kawałki i bezpośrednio osadzony za pomocą przewodzącej żywicy epoksydowej TJ2227 i ciśnieniem na zimno do późniejszej obserwacji SEM. Następnie próbkę jest przygotowywana na podwójnej kontroli alfa208 podwójnej szlifowania i polerowania. Konkretne kroki są następujące:

1. Do szlifowania powierzchni za pomocą papieru ściernego z węglikiem krzemu P800/P1200/P2000, aby zapobiec montażu, wosk należy nałożyć na powierzchnię papieru ściernego. Zmiel z niewielką wartością siły i spłucz alkoholem po każdym przejściu.
2. Grubne polerowanie jest przeprowadzane przy użyciu szmatki do polerowania YS i bez wody z 3-mikronowym zawieszeniem diamentowym.
3. Drobne polerowanie jest przeprowadzane przy użyciu szmatki do polerowania ET i zawieszenia 1-mikronowego tlenku aluminiowego.

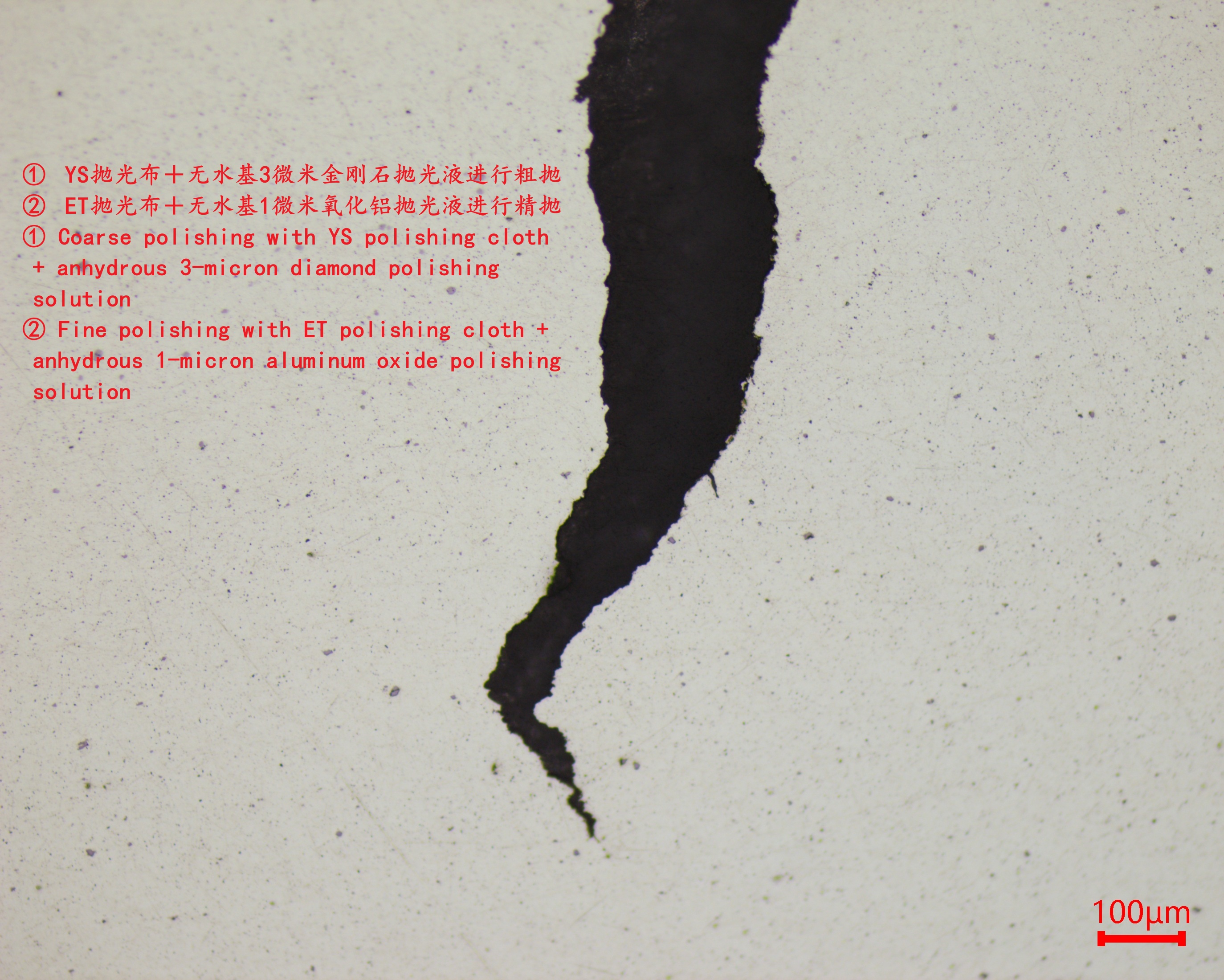

Zaobserwowana za pomocą mikroskopu metaluograficznego MN80 powierzchnia wypolerowanej próbki była gładka, a kierunek pęknięcia był wyraźnie widoczny. Czarna faza ziarnista była fazą twardego wzmocnienia. Specyficzny skład nadal musi być analizowany przez kolejne SEM EDS.
