Przygotowanie próbek do powlekania palladem i złotem PCB

ENEPIG (bezprądowy nikiel-pallad-złoto) jest dominującym wykończeniem powierzchni wysokowydajnych płytek PCB. Zbudowany z kompaktowej, jednolitej trójwarstwowej powłoki Ni-Pd-Au, charakteryzuje się doskonałą odpornością na utlenianie i korozję oraz niską rezystancją stykową.

Eliminuje problemy z czarnymi podkładkami w przypadku konwencjonalnego złota zanurzeniowego, jednocześnie obsługując zarówno lutowanie, jak i łączenie przewodów w przypadku złożonego montażu elektronicznego.

PCB layer structure

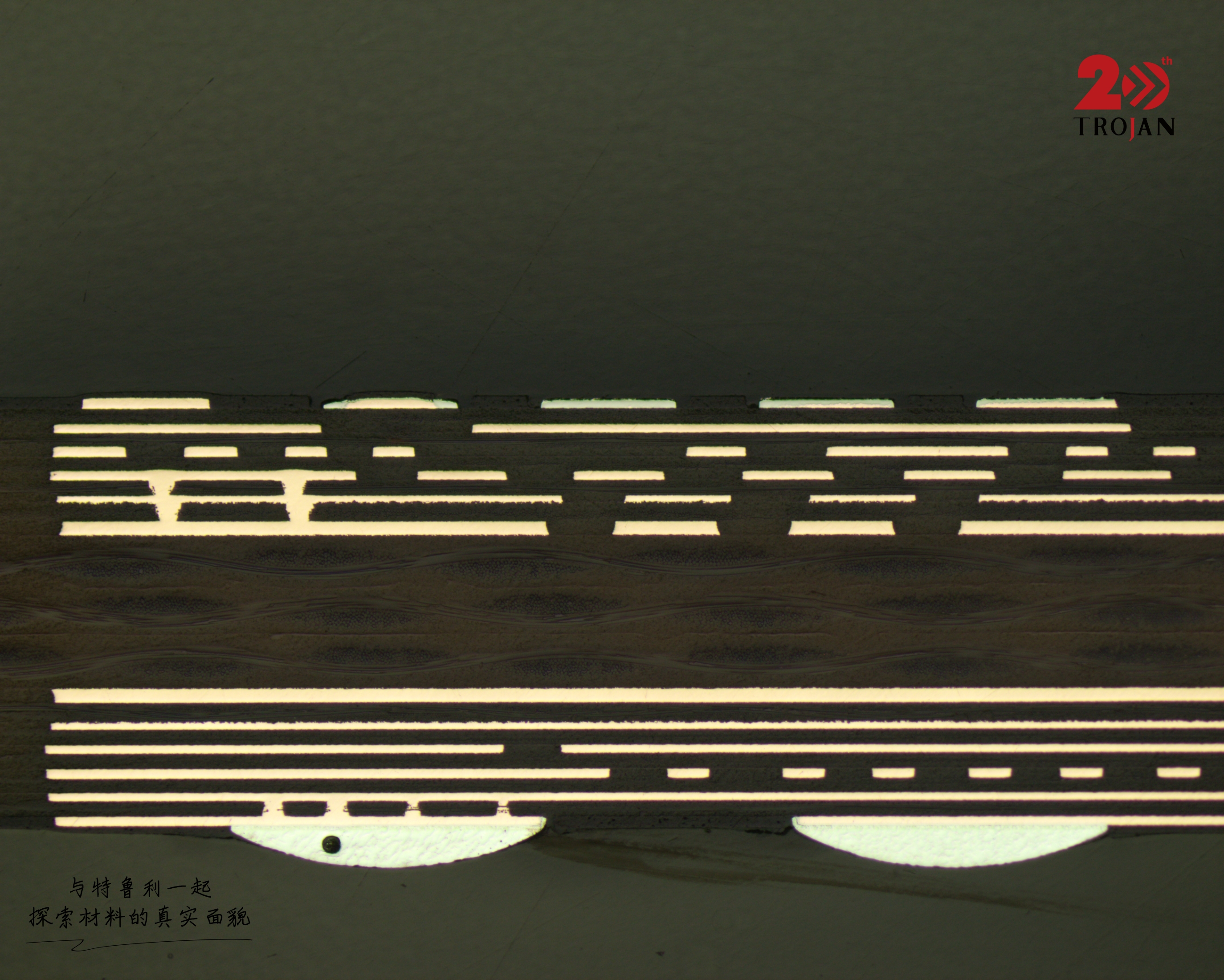

Rysunek 1: Przekrój metalograficzny struktury warstwy PCB

Kluczowe aplikacje

  • Podłoża do pakowania półprzewodników: idealny do łączenia drutu Cu/Au
  • Elektronika samochodowa i radar pojazdu: odporny na wstrząsy i szeroki zakres temperatur/zanieczyszczenia olejem
  • Medyczny sprzęt precyzyjny i PCB dla przemysłu lotniczego: stabilny w ekstremalnych warunkach pracy
  • Stacje bazowe 5G, komponenty wysokiej częstotliwości i płytki drukowane HDI: przyjęcie masowego wolumenu
Plating quality inspection

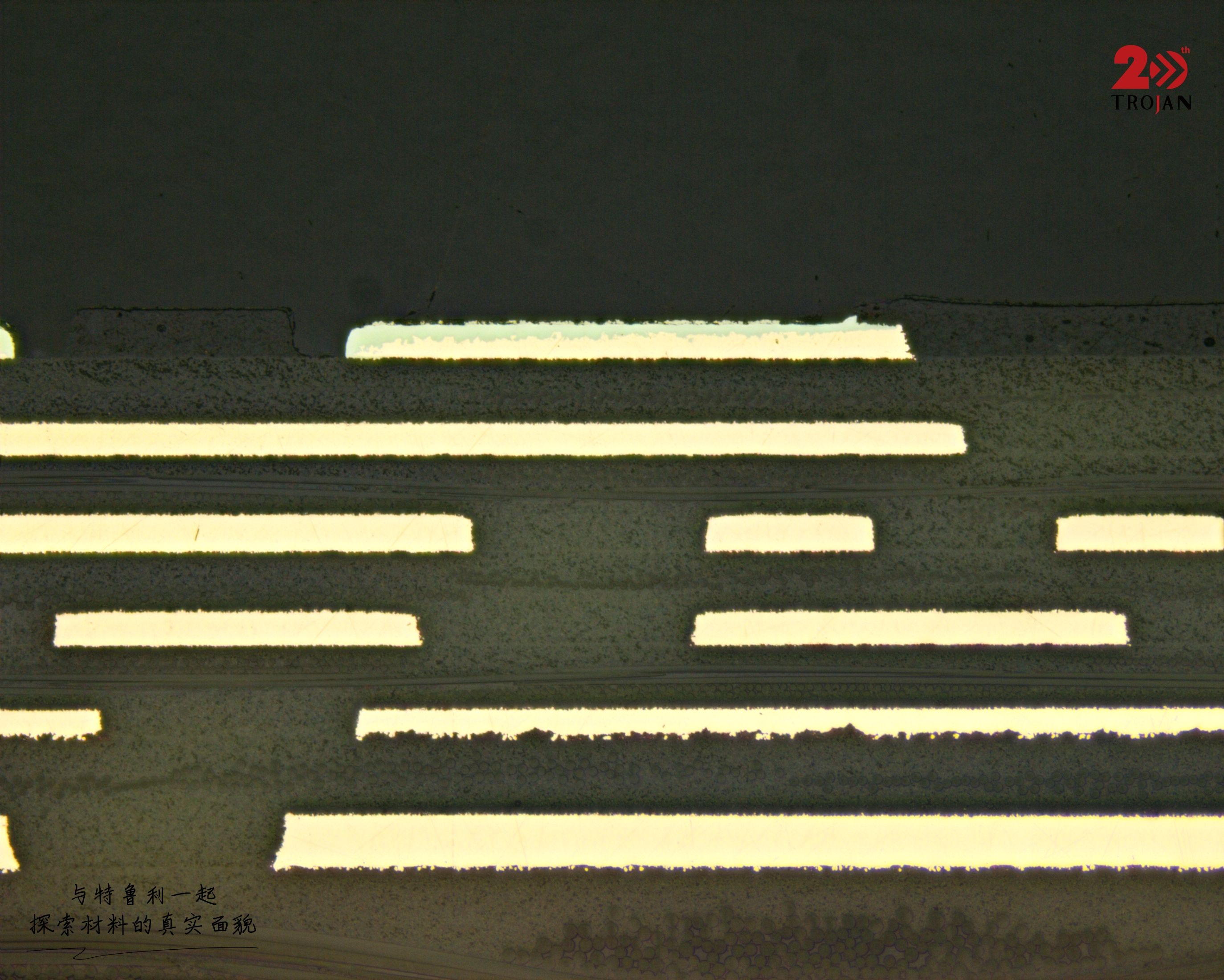

Rysunek 2: Kontrola mikroskopowa ciągłej jakości powlekania

Dzięki wyjątkowej trwałości i kompatybilności procesowej ENEPIG jest niezbędnym wykończeniem zapewniającym niezawodne, precyzyjne połączenia wzajemne w elektronice klasy premium.

Multi-layer alignment

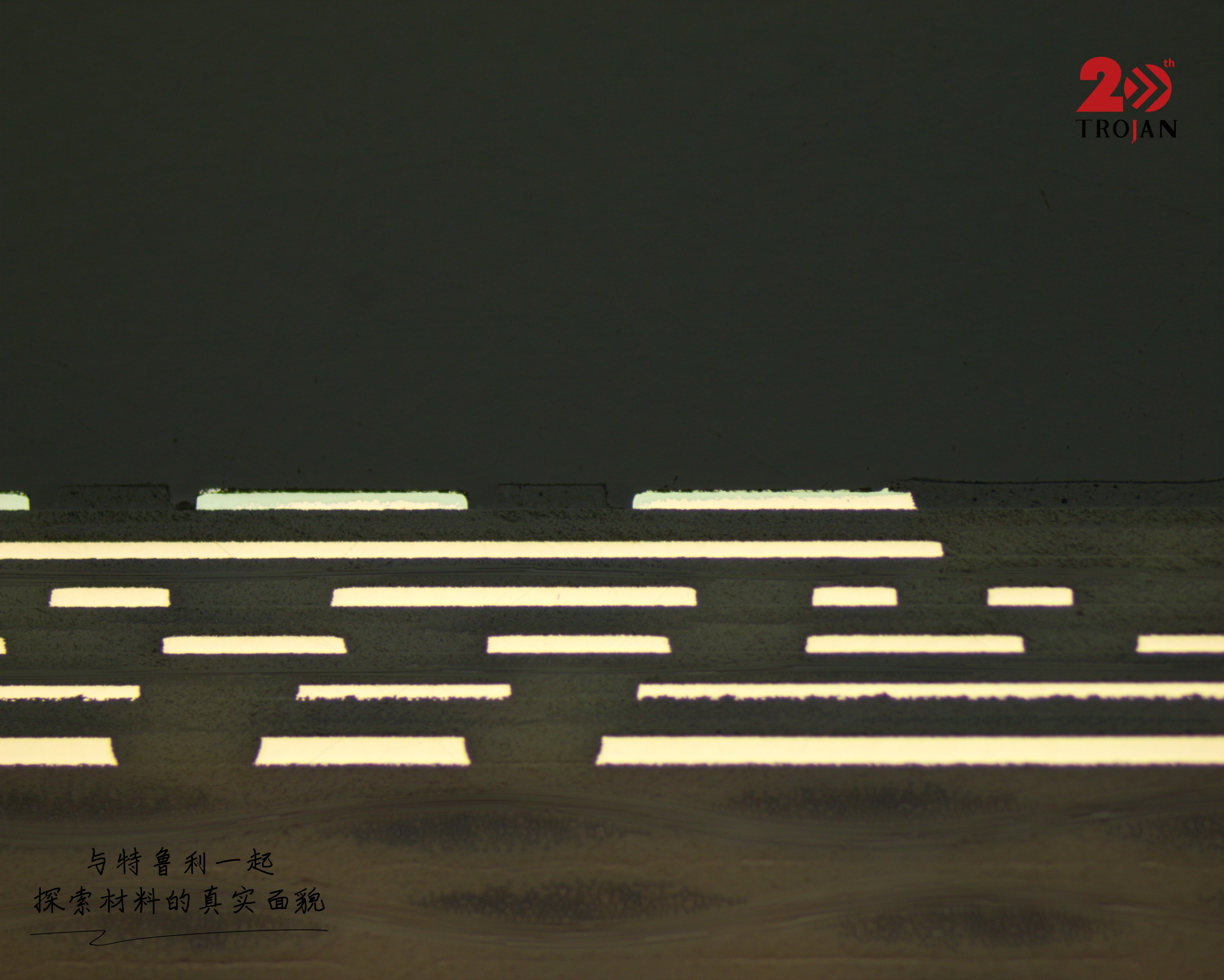

Rysunek 3: Analiza wielowarstwowego dopasowania i interfejsu

Parametry przygotowania próbek metalograficznych dla ENEPIG PCB

  1. Szlifowanie: MET-SP P400~P4000
  2. Drobne polerowanie: tkanina SC 1μm PD-WT
  3. Końcowe polerowanie: Tkanina ZN 50nm SO-439
  4. ENEPIG coating interface

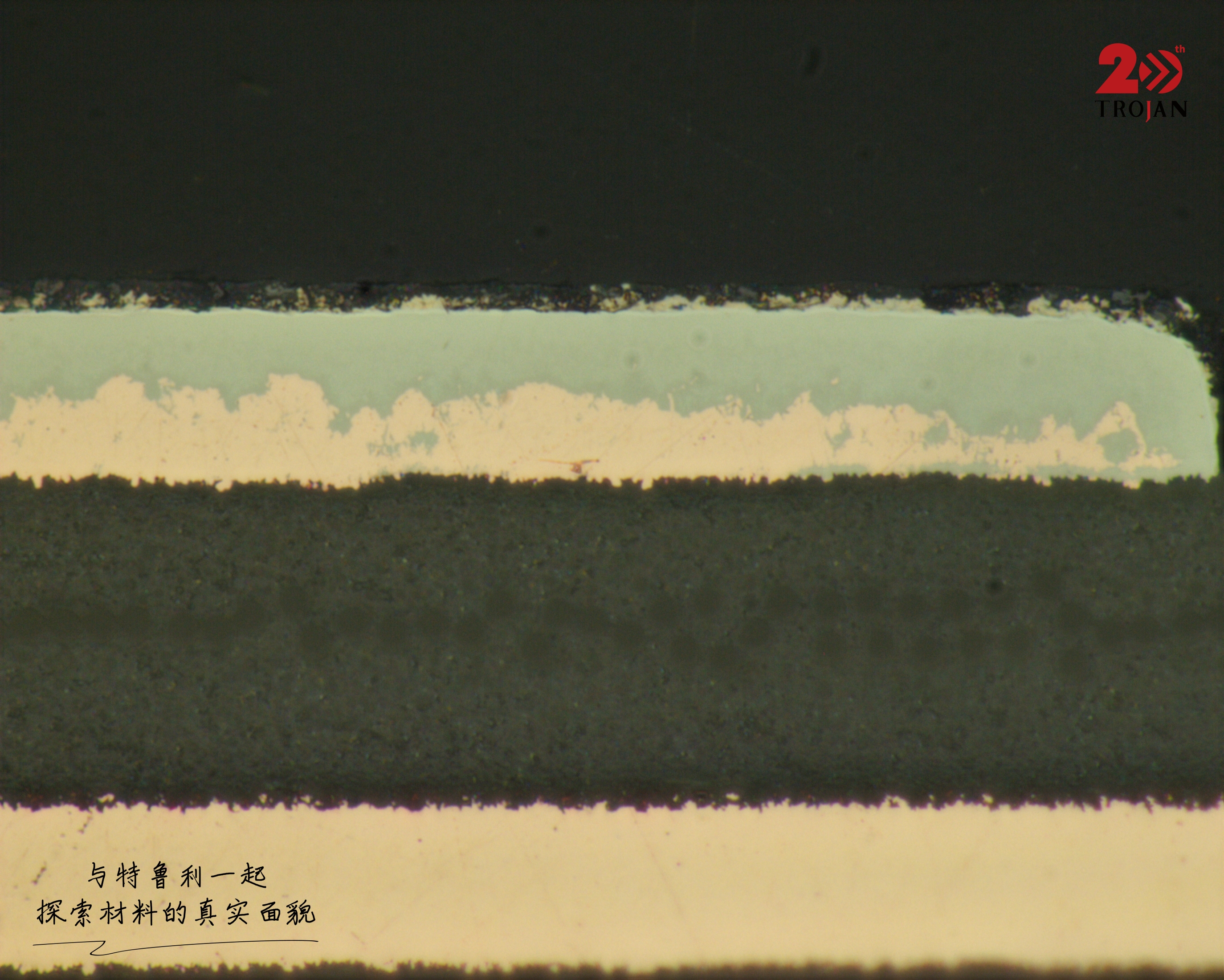

    Rysunek 4: Szczegółowy widok interfejsu powłoki ENEPIG w dużym powiększeniu
