Silikonowe kubki do form
Opis produktu Trwałe, silikonowe kubki wielokrotnego użytku są szero...
Stopy o wysokiej zawartości entropii (HEA) przekształcają przyszłość nauki materiałowej. Dzięki wyjątkowej wytrzymałości, oporności w wysokiej temperaturze i wybitnej wydajności korozji, HEA wytwarzają fale w lotniczej (ostrzach silnika), energii jądrowej (materiały reaktora), obronie (obudowie rakietowe), biomedycznych (implantach ortopedycznych) i sektorach energii odnawialnej.
Strukturalnie złożone i zróżnicowane chemicznie - typowo złożone z pięciu lub więcej głównych pierwiastków - często występują stałe roztwór, fazy amorficzne i nanoprecypitanowe współistniejące. Te unikalne cechy sprawiają, że przygotowanie próbki EBSD są szczególnie trudne.
Aby zapewnić wysokiej jakości wyniki EBSD, zalecamy mechaniczne podejście do polerowania wibracyjnego zamiast polerowania elektrolitycznego. Oto nasza sprawdzona metoda przygotowania:
Krok 1: Wyrównaj powierzchnię za pomocą papieru do szlifowania P400 SIC
Krok 2: Drobne szlifowanie za pomocą PAD 9 µm PD-WT Policrystalline Diamond
Krok 3: Polerowanie z tkaniną SC-JP 3 µm PD-WT Diamentowe zawieszenie
Krok 4: Ostateczne polerowanie z tkaniną Zn-ZP SO-T401 50NM Silica zawiesina
Krok 5: Polerowanie wibracyjne na tkaninie Zn-ZP SO-T401 50NM krzemionka dla zoptymalizowanego wykończenia powierzchni

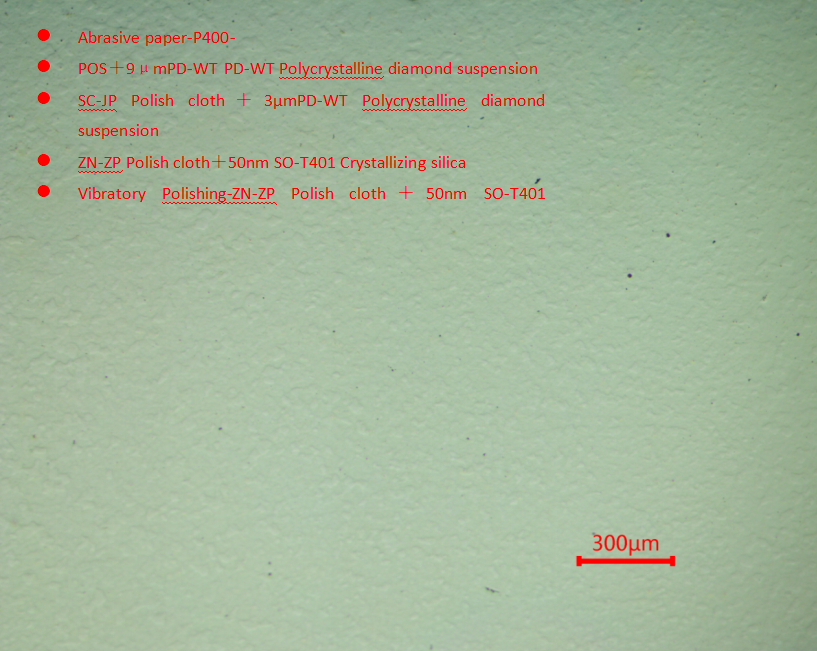

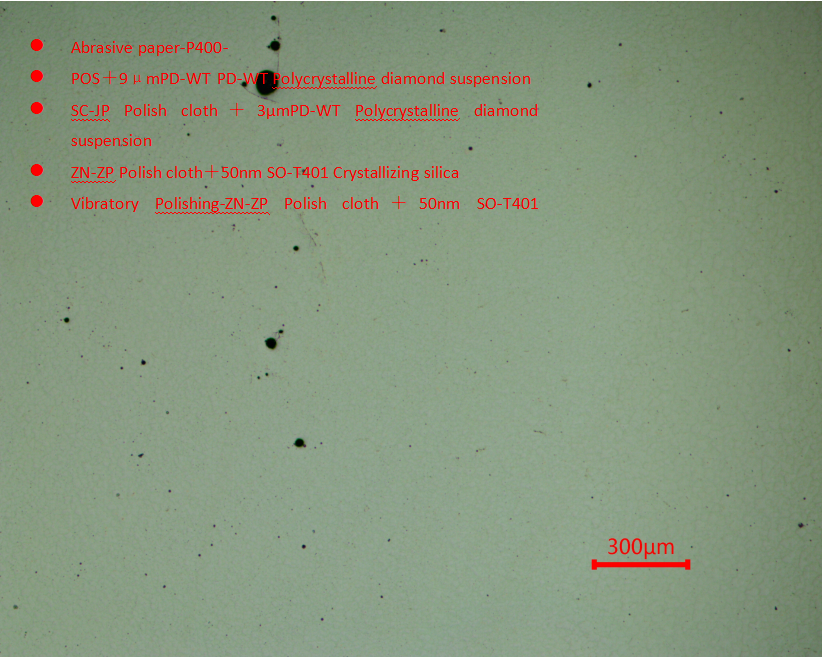

Ta sekwencja pomaga osiągnąć bezstresowe, wolne od deformacji powierzchnie idealne do mapowania EBSD o wysokiej rozdzielczości.
.png?imageView2/2/w/400/format/jpg/q/75 "Maszyna do montażu próżniowego TJ2000 Theta")
