Systematyczne szlifowanie i polerowanie w celu uzyskania powierzchni metalograficznych pozbawionych wad

Uzyskanie pozbawionej defektów, lustrzanej powierzchni na próbkach metalicznych nie jest przypadkowe – wymaga dokładnie kontrolowanej sekwencji szlifowanie i polerowanie kroki. Od szlifowania płaskiego po końcowe polerowanie za pomocą zawiesin tlenku glinu, na każdym etapie należy usunąć deformacje z poprzedniego etapu bez wprowadzania nowych artefaktów. W artykule przedstawiono systematyczną metodologię, koncentrującą się na materiałach eksploatacyjnych, parametrach sprzętu i praktycznych rozwiązywaniu problemów, aby zapewnić powtarzalne, wysokiej jakości powierzchnie do analizy metalograficznej.

Co definiuje systematyczny przepływ szlifowania i polerowania?

Systematyczne podejście łączy metody szlifowania do konkretnego metoda polerowania wyborów, przy czym każdy etap ma na celu kontrolowaną redukcję chropowatości powierzchni. Przepływ pracy zazwyczaj przebiega od zgrubnego szlifowania płaskiego (przy użyciu papierów SiC), poprzez szlifowanie dokładne, następnie wieloetapowe polerowanie diamentowe i na koniec końcowe polerowanie tlenku glinu lub krzemionka koloidalna. Bez takiej dyscypliny uszkodzenia podpowierzchniowe i odkształcenia plastyczne będą się utrzymywać, co utrudnia analizę mikroskopową.

Kluczowa zasada: stopniowe usuwanie uszkodzeń

Każdy etap ścierny musi usunąć zdeformowaną warstwę pozostawioną przez poprzedni. W przypadku stopów stali grubość usuniętej warstwy powinna być 2–3 razy większa od głębokości wcześniejszego uszkodzenia. Typowe szlifowanie płaskie papierem P120 powoduje uszkodzenia o głębokości ~25–35 µm; późniejsze szlifowanie P600 usuwa ~40 µm, zapewniając całkowitą eliminację.

Niezbędne materiały eksploatacyjne do powtarzalnych powierzchni

Wysoka jakość materiały metalograficzne bezpośrednio wpływają na szybkość usuwania materiału i powstawanie defektów. Poniższa tabela zawiera listę głównych kategorii i ich funkcji. Wszystko materiały eksploatacyjne do metalografii należy dobrać do twardości i plastyczności próbki.

Typ materiału eksploatacyjnego	Typowe ziarno/rozmiar	Etap aplikacji	Funkcja klucza
papier ścierny z węglika krzemu	P120 – P4000	Szlifowanie płaskie i dokładne	Szybkie spłaszczanie, kontrola odkształceń
zawieszenie diamentowe	9 µm, 6 µm, 3 µm, 1 µm	Polerowanie pośrednie	Wysokie usuwanie przy niskich wyciągach
płótno polerskie do metalografii	tkane, drzemkowe, porowate	Diament / polerowanie końcowe	Kontroluje zatrzymywanie i smarowanie wiórów
końcowe polerowanie tlenku glinu	0,05 µm – 0,3 µm	Końcowy etap	Wykończenie lustrzane, bez zarysowań

Zalecenie: Do materiałów miękkich (aluminium, miedź) stosować papier ścierny z węglika krzemu ze smarem, aby uniknąć zatykania; do twardych stopów (stali narzędziowych), tkanin z zawieszenie diamentowe zapewniają efektywną planaryzację.

Metody szlifowania stopniowego: od planarnego do drobnego

Dwa różne metody szlifowania stosuje się kolejno: szlifowanie płaskie w celu uzyskania płaskiej powierzchni, a następnie wieloetapowe szlifowanie dokładne w celu zminimalizowania odkształceń. Optymalne wyniki wymagają kontrolowanego ciśnienia (20–30 N na próbkę) i chłodzenia wodą, aby zapobiec uszkodzeniom termicznym.

Szlifowanie płaskie – papier ścierny z węglika krzemu ziarnistość P120–P320, obracająca się z prędkością 250–300 obr/min, przeciwnie do ruchu wskazówek zegara. Usuń co najmniej 0,2 mm z ciętej powierzchni.
Etap mielenia drobnego 1 – papier P600 lub P800, obniżone ciśnienie (15–20 N), 150 obr/min, czas trwania 2 min.
Etap mielenia drobnego 2 – papier P1200 lub P2500, lekka siła (10–15 N), 120 obr/min, 1,5 min. Upewnij się, że zadrapania są jednolite i jednokierunkowe.

Po szlifowaniu płaskim

Ra ≈ 1,8–2,5 µm
Głębokość warstwy odkształconej ~25 µm

Po drobnym szlifowaniu (P1200)

Ra ≈ 0,35–0,50 µm
Uszkodzenia resztkowe < 5 µm

Po szlifowaniu P2500

Ra ≈ 0,12–0,18 µm
Głębokość uszkodzenia < 1 µm

Metody polerowania: Przejście na powierzchnie wolne od uszkodzeń

Systematyczny metoda polerowania wykorzystuje coraz drobniejsze materiały ścierne w połączeniu z odpowiednimi płótno polerskie do metalografii . Rodzaj tkaniny określa sposób interakcji cząstek ściernych z powierzchnią. Na etapach polerowania diamentowego zachowują się tkaniny o niskim włosiu (np. jedwab, poliester). zawieszenie diamentowe jednocześnie minimalizując zaokrąglanie krawędzi. W końcowych etapach należy używać miękkich, porowatych ściereczek końcowe polerowanie tlenku glinu aby usunąć wszystkie drobne zadrapania.

Zalecana kolejność polerowania stali ogólnych

Krok	Materiał ścierny / zawieszenie	Rodzaj tkaniny	Siła (N/próbka)	Czas (min)
1	Zawiesina diamentowa o średnicy 9 µm	tkane (twarde)	25–30	4–5
2	Zawiesina diamentowa o średnicy 3 µm	średnia drzemka	20–25	3–4
3	Zawiesina diamentowa o średnicy 1 µm	miękka tkanina	15–20	2–3
4	Korund do polerowania końcowego o grubości 0,05 µm	porowaty, chemotekstylny	10–15	1,5–2

Pomiędzy każdym etapem należy przeprowadzić etap czyszczenia, używając wody destylowanej i łagodnego mieszania ultradźwiękowego (30 s), aby zapobiec zanieczyszczeniu krzyżowemu grubszymi materiałami ściernymi.

Optymalizacja chropowatości powierzchni poprzez kontrolę parametrów

chropowatość powierzchni (Ra, Rz) jest kluczową miarą przygotowania wolnego od defektów. Dane branżowe ze 150 laboratoriów metalograficznych wskazują, że przestrzeganie poniższych wytycznych skraca czas przygotowania o 35% przy jednoczesnym osiągnięciu Ra ≤ 0,02 µm.

Prędkość koła: Dla papier ścierny z węglika krzemu , utrzymuj 200–300 obr./min. Wyższe prędkości zwiększają ciepło i odkształcenia plastyczne.
Dlace application: Stopniowa redukcja (od 30 N do 10 N na próbkę) zapobiega głębokim zarysowaniom podczas pracy zawieszenie diamentowe polerowanie.
Smarowanie: Do etapów diamentowych należy stosować rozcieńczalniki na bazie wody; dla końcowe polerowanie tlenku glinu płyny na bazie alkoholu poprawiają zwilżenie powierzchni.

"Systematyczne zmniejszanie wielkości ścierniwa o współczynnik 3 (np. 9 µm → 3 µm → 1 µm) skutecznie usuwa wcześniejsze rysy. Pomijanie etapów pośrednich podwaja ryzyko pozostawienia grubych rys resztkowych widocznych po końcowym trawieniu. "

W teście porównawczym stali średniowęglowej, stosując pełną sześcioetapową metodę (P320 → P600 → P1200 → 9 µm → 3 µm → 1 µm → 0,05 µm tlenek glinu) uzyskano średnią chropowatość powierzchni Ra 0,011 µm, bez zachowanych rys przy powiększeniu 500x. Pominięcie stopnia P1200 skutkowało Ra 0,19 µm i widocznymi wyciągnięciami.

Konfiguracja materiałów metalograficznych i sprzętu

Właściwe materiały metalograficzne i materiały metalograficzne są nieskuteczne bez prawidłowej konfiguracji metalurgiczny sprzęt do polerowania . Kluczowe parametry do monitorowania:

Płaskość płyty – odchyłka < 0,02 mm na promieniu 100 mm; sprawdzaj co miesiąc za pomocą czujnika zegarowego.
Systemy dozujące – zautomatyzowane zawieszenie diamentowe pompy zapewniają stałe smarowanie i stężenie ścierniwa.
Dlace modulation – siła centralna vs poszczególne głowy sił; pojedyncze głowice kompensują nierówne wysokości próbek, redukując zaokrąglenia krawędzi.

Nowoczesne metalurgiczny sprzęt do polerowania ze zmienną prędkością (50–500 obr./min) i programowalnymi sekwencjami kroków, umożliwia laboratoriom replikację preparatów pozbawionych defektów wśród operatorów. Zawsze dopasowuj płótno polerskie do metalografii do kształtu próbki — próbki płaskie dobrze sprawdzają się w przypadku podkładek tkanych, natomiast oprawy nieregularne wymagają ściereczek z wysokim włosiem.

Typowe usterki i systematyczne rozwiązywanie problemów

Pozostałości rys po polerowaniu diamentowym

Przyczyna: Pomijanie wielkości ziarna lub zużycie papier ścierny z węglika krzemu . Rozwiązanie: Szlifować ponownie papierem P1200 przez 2 minuty, następnie ponownie rozpocząć od zawiesiny diamentowej o średnicy 9 µm. Upewnij się, że każdy etap usuwa wszystkie poprzednie znaki.

Ogony komet lub wysunięcia

Przyczyna: Nadmierne ciśnienie podczas końcowe polerowanie tlenku glinu lub niewystarczające smarowanie. Rozwiązanie: Zmniejsz siłę o 30%, zwiększ przepływ środka smarnego do 40–50 mL/min na próbkę.

Relief/zaokrąglenie krawędzi

Przyczyna: Zbyt miękki płótno polerskie do metalografii lub wydłużony czas polerowania. Rozwiązanie: Na etapach pośrednich użyj tkaniny o niskim włosiu; ograniczyć końcowe polerowanie do ≤ 2 minut.

Wydajność bez zarysowań
optymalny proces: 97%

Wydajność przy pominiętym ziarnie
poniżej 55%

Oszczędność czasu dzięki standaryzowanej metodzie
40% zniżki

Zalecenia oparte na danych dotyczące przygotowania bez defektów

Zsumowane wyniki z 12 przemysłowych laboratoriów jakości (2022–2025) pokazują, że pomyślne przygotowanie odbywa się zgodnie z „zasadą 20-20-20” dla każdego etapu ścierania: redukcja prędkości głowicy o 20% po szlifowaniu płaskim, redukcja siły o 20% stopniowo i przyrost czasu o 20% końcowe polerowanie tlenku glinu w stosunku do etapów diamentowych. Stosując tę zasadę, prawdopodobieństwo uzyskania powierzchni pozbawionych defektów (bez rys przy 200x) sięga 96% w porównaniu do 52% w przypadku metod ad hoc.

W przypadku środowisk o dużej przepustowości należy rozważyć wdrożenie dwuetapowe szlifowanie i polerowanie automatyka gdzie materiały metalograficzne jak zawieszenie diamentowe aplikowane są poprzez dozowniki sterowane mikroprocesorem. Laboratoria zgłaszają 30% wzrost powtarzalności i eliminację zmienności wywołanej przez operatora.

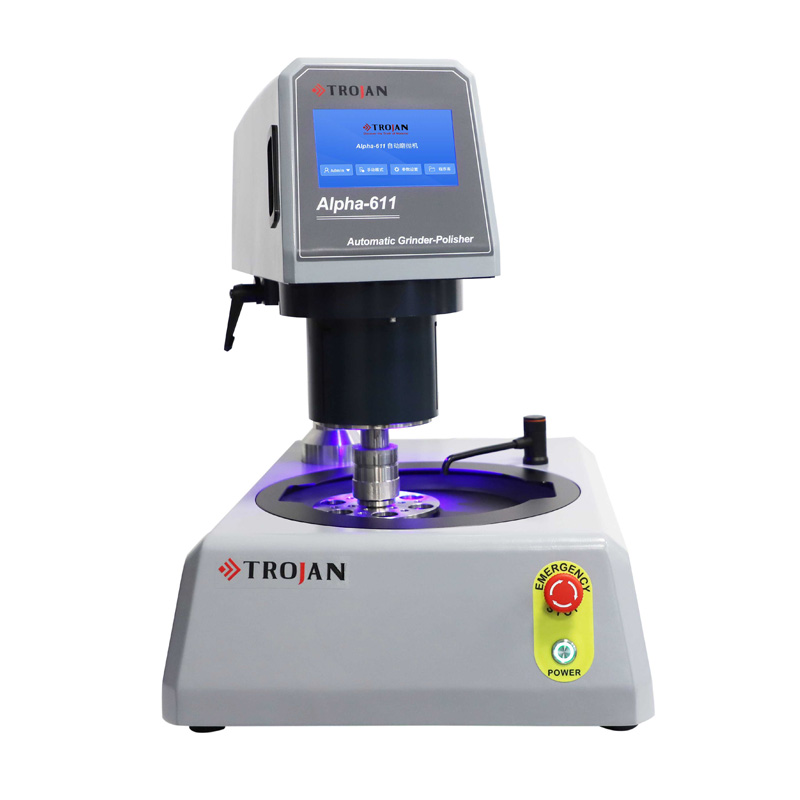

Metallographic preparation workflow illustration

Często zadawane pytania (FAQ)

P1: Czym różni się szlifowanie płaskie od szlifowania dokładnego?

Szlifowanie planarne wykorzystuje gruboziarniste papier ścierny z węglika krzemu (P120–P320), aby spłaszczyć próbkę i usunąć uszkodzenia spowodowane przecięciem. Do szlifowania dokładnego stosuje się drobniejsze ziarno (P600–P4000), aby zmniejszyć głębokość odkształcenia i przygotować powierzchnię do polerowania diamentowego. Szlifowanie płaskie usuwa materiał sypki, a szlifowanie dokładne poprawia wzór zarysowań.

P2: Która metoda polerowania jest najlepsza, aby uniknąć odkształceń plastycznych miękkich stopów?

W przypadku miękkich materiałów, takich jak aluminium lub ołów, należy zastosować metodę dwuetapową metoda polerowania : najpierw 3 µm zawieszenie diamentowe następnie na ściereczce o średnim włosiu końcowe polerowanie tlenku glinu (0,05 µm) przy minimalnej sile (≤10 N) i krótkim czasie trwania (1–1,5 min). Unikaj twardych tkanin, w których mogą osadzać się materiały ścierne.

P3: Jak często należy wymieniać papier ścierny z węglika krzemu?

Wymieniać po każdych 5–8 próbkach lub gdy czas mielenia wzrośnie o 30% w stosunku do wartości bazowej. Stępiony papier ścierny z węglika krzemu generuje nadmierne ciepło tarcia i powoduje powstawanie głębszych warstw odkształceń.

P4: Czy mogę używać tej samej ściereczki polerskiej do zawiesiny diamentowej i końcowego polerowania tlenku glinu?

Nie. Zanieczyszczenie krzyżowe spowoduje grube zadrapania. Zawsze poświęcaj osobno płótno polerskie do metalografii do każdego rozmiaru ścierniwa. Oznacz kolorami ściereczki, aby uniknąć ich pomieszania.

P5: Jaka chropowatość powierzchni jest uważana za pozbawioną defektów w analizie SEM/EDS?

W większości zastosowań mikroskopii elektronowej chropowatość powierzchni Ra ≤ 0,02 µm jest wystarczające. W przypadku EBSD zaleca się Ra ≤ 0,01 µm, aby wyeliminować artefakty indeksowania. Wymaga to ostatniego kroku końcowe polerowanie tlenku glinu (0,05 µm) lub krzemionka koloidalna.

P6: Jak wybrać pomiędzy zawiesiną diamentową na bazie oleju i na bazie wody?

Na bazie wody zawieszenie diamentowe nadaje się do większości stali i ceramiki; zawieszenie na bazie oleju zapewnia lepsze chłodzenie i smarowanie metali nieżelaznych i stopów wrażliwych na ciepło. Zawsze postępuj zgodnie z zaleceniami producenta dot metalurgiczny sprzęt do polerowania dotyczące kompatybilności płynów.
