Skuteczna ocena mikrostruktury stali nierdzewnej i tytanu opiera się na dobrze przeprowadzonym procesie trawienia, który ujawnia granice ziaren, rozkład faz i defekty. Podczas szlifowanie i polerowanie metalurgiczne zapewnia lustrzane wykończenie wolne od uszkodzeń, późniejszy atak chemiczny różnicuje fazy poprzez kontrolowane rozpuszczanie. W tym przewodniku przedstawiono praktyczne rozwiązania dla obu materiałów, w tym określone wytrawiacze, techniki makrotrawienia i krok po kroku rozwiązywanie problemów w celu maksymalizacji kontrastu mikrostrukturalnego.

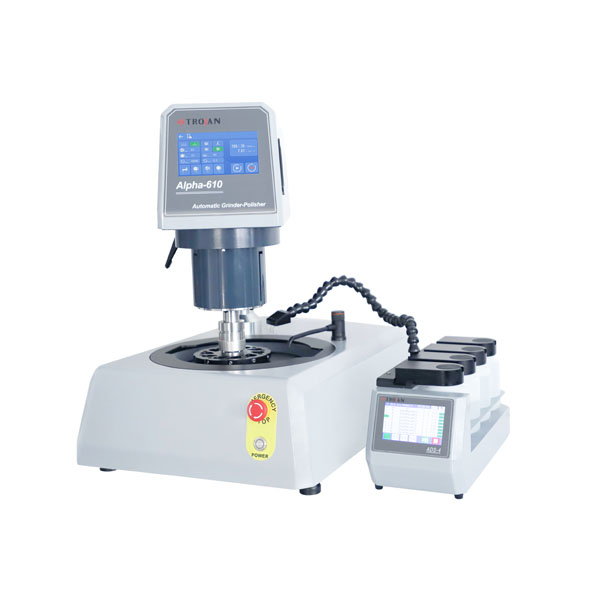

1. Etap analizy wstępnej: szlifowanie i polerowanie
Każdy niezawodny wynik trawienia zaczyna się od odpowiednio przygotowanej powierzchni. Szlifowanie usuwa uszkodzenia spowodowane przekrojami, a polerowanie eliminuje zadrapania, które można błędnie zinterpretować jako cechy mikrostrukturalne. W przypadku stali nierdzewnej i tytanu zaleca się końcowe polerowanie przy użyciu krzemionki koloidalnej lub zawiesiny tlenku glinu (0,05 µm). Nieodpowiednie przygotowanie prowadzi do fałszywej porowatości, rozmazanego metalu lub zatrzymania cząstek ściernych – a wszystko to utrudnia równomierne trawienie.
Najważniejsze wskazówki dotyczące udanego przygotowania:
- Podczas szlifowania zgrubnego (ziarno 120–320) należy zastosować siłę 15–30 N na próbkę.
- Dokładnie czyść pomiędzy etapami, aby uniknąć zanieczyszczenia krzyżowego materiałów ściernych.
- Do tytanu należy używać ściereczek o niskim włosiu, aby zapobiec utwardzaniu się przez zgniot i deformacjom powierzchni.
- Końcowy kontrast trawienia poprawia się o 40–60% po uzyskaniu powierzchni wolnej od deformacji (weryfikacja w świetle spolaryzowanym).
2. Wybór odpowiednich środków trawiących do stali nierdzewnej
Gatunki stali nierdzewnej (austenityczna, ferrytyczna, martenzytyczna, duplex) w różny sposób reagują na atak chemiczny. W poniższej tabeli wymieniono sprawdzone środki trawiące do ujawniania granic ziaren, fazy sigma i wydzieleń węglików. Dla rutyny kontrola wytrawiania nitalem , 5–10% roztwór nitalu dobrze sprawdza się w przypadku gatunków martenzytycznych, ale stale austenityczne często wymagają silniejszych środków utleniających.
| Nazwa wytrawiacza | Skład (% obj.) | Typ ze stali nierdzewnej | Czas aplikacji |
|---|---|---|---|
| Gliceregia | 15 ml HCl, 10 ml gliceryny, 5 ml HNO₃ | Austenityczny, Duplex | 30–90 s |
| V2A wytraw | 100 ml H₂O, 100 ml HCl, 10 ml HNO₃ | Ferrytyczny, austenityczny | Wymaz 20–60 s |
| Odczynnik do marmurów | 10 g CuSO₄, 50 ml HCl, 50 ml H₂O | Martenzytyczny, utwardzany wydzieleniowo | Zanurzyć 5–30 s |
| Elektrolityczny 10% szczawiowy | 10 g kwasu szczawiowego, 100 ml H₂O, 1–2 V DC | Wszystkie stale nierdzewne | 30–60 s |
W przypadku makrotrawienia gorąca woda królewska (50 ml HCl, 15 ml HNO₃ 30 ml H₂O w temperaturze 60–70°C) ujawnia penetrację i segregację spoiny. Zawsze to sprawdzaj trawienie metalograficzne jednorodność osiąga się przed przystąpieniem do mikroskopii.
3. Rozwiązania wytrawiające mikrostruktury tytanu
Tytan trawiący kwasem stwarza wyjątkowe wyzwania ze względu na silną warstwę pasywacyjną. Stopy tytanu alfa, alfa beta i beta wymagają różnych środków trawiących, aby rozróżnić pierwotną alfa, transformowaną beta i alfa na granicy ziaren. Odczynnik Krolla (2–5 ml HF, 5–10 ml HNO₃, 85–93 ml H₂O) to standard branżowy roztwór do trawienia tytanu . Dla trawienie chemiczne tytanu w ocenie mikrostruktury optymalny kontrast zapewniają następujące parametry:
- Odczynnik Krolla – Zanurzyć na 10–25 sekund (w przypadku dużych powierzchni wymazać).
- Odczynnik Wecka (na bazie NH₄HF₂) – selektywnie ujawnia fazę beta w Ti‑6Al-4V.
- Zmodyfikowany Kroll (10 ml HF, 30 ml HNO₃, 60 ml H₂O) – Do usuwania grubych tlenków przed drobnym trawieniem.
- Mieszanka fluorowodorowo-octowo-azotowa – 1 ml HF, 15 ml HNO₃, 15 ml kwasu octowego – doskonała do określenia granic ziaren w komercyjnie czystym tytanie.
W badaniu porównawczym 120 próbek tytanu odczynnik Krolla zastosowany na 15–20 sekund dał 95% skutecznego odkrycia granic ziaren bez nadmiernych wżerów. Dla chemiczne mielenie tytanu jako etap wstępnego trawienia stosuje się bardziej agresywny roztwór (10 ml HF, 20 ml HNO₃, 70 ml H₂O) przez 1–2 minuty.
Obszary bogate w beta trawią się szybciej niż alfa w stopach Ti; użycie 3% HF 6% HNO₃ przez 12–18 sekund w temperaturze 22°C zapewnia najwyższą kontrast mikrostrukturalny do tytanu dwufazowego.
4. Makrotrawienie a mikrotrawienie – rozwój granic ziaren
Makrotrawienie ocenia ogólną jednorodność, linie przepływu i segregację, podczas gdy mikrotrawienie ocenia poszczególne fazy i granice ziaren. Makrotrawienie stali nierdzewnej wykorzystuje się gorący 50% HCl lub odczynnik Huntera (HCl HNO₃ H₂O). W przypadku tytanu w procesie makrotrawienia wykorzystuje się odczynnik Krolla przez 1–5 minut w celu wizualizacji przepływu makroziarnistości. Rozwój granicy ziaren zależy od różnicy szybkości trawienia pomiędzy wnętrzem ziarna a granicą. Poniższy schemat ilustruje mechanizm:
Aby osiągnąć kontrast mikrostrukturalny pomiędzy fazami selektywne trawienie musi rozpuścić bardziej reaktywną fazę lub obszar graniczny ziaren. W przypadku stali nierdzewnej typu duplex wytrawianie elektrolityczne 10% wodorotlenkiem sodu powoduje zabarwienie ferrytu na brązowo, podczas gdy austenit pozostaje biały.
5. Proces trawienia krok po kroku i rozwiązywanie problemów
Niezawodny proces trawienia minimalizuje artefakty i zapewnia powtarzalność. Wykonaj poniższe dziesięć kroków zarówno w przypadku stali nierdzewnej, jak i tytanu:
- Wypolerowaną próbkę odtłuścić w kąpieli ultradźwiękowej za pomocą etanolu lub acetonu (2-3 minuty).
- Wybierz odpowiedni wytrawiacz metalograficzny w oparciu o materiał i pożądaną cechę mikrostrukturalną.
- Do trawienia zanurzeniowego użyj czystej zlewki szklanej; do wycierania należy używać wacików nasączonych świeżym wytrawiaczem.
- Nałóż równomiernie wytrawiacz; w przypadku tytanu należy unikać długotrwałego kontaktu (maks. 25 sekund z Krollem).
- Natychmiast spłucz ciepłą wodą (40‑45°C), aby zatrzymać reakcję.
- Ponownie przepłukać wodą destylowaną, a następnie alkoholem izopropylowym.
- Suszyć strumieniem ciepłego powietrza (bez wycierania, aby zapobiec zarysowaniom).
- Skontrolować pod mikroskopem optycznym przy powiększeniu 100–500x.
- W przypadku nadmiernego wytrawienia należy ponownie wypolerować tlenkiem glinu o grubości 0,05 µm i ponownie wytrawić w krótszym czasie.
- W przypadku uporczywej pasywacji należy zastosować krótkie wytrawienie wstępne (2–3 sekundy), a następnie ponownie zastosować podstawowy wytrawiacz.
Typowe problemy i rozwiązania związane z trawieniem
- Nierówne trawienie (stal nierdzewna): Pozostałości po obróbce na zimno → ponownie wypolerować krzemionką koloidalną, zastosować trawienie elektrolityczne.
- Wżery na tytanie: Zbyt wysokie stężenie HF → zmniejszyć do 1–2% HF, trawić tylko przez 5–8 sekund.
- Brak kontrastu na granicy ziaren: Niewrażliwy środek trawiący → przejść na odczynnik Wecka w przypadku beta-Ti lub marmury w przypadku stali martenzytycznej.
- Zabarwienie po spłukaniu: Niecałkowita neutralizacja → przepłukać 5% roztworem wodorowęglanu sodu, a następnie wodą.
- Trawienie aureoli wokół inkluzji: Nadtrawienie → skrócić czas i obniżyć temperaturę do 18‑20°C.
6. Tabela porównawcza: Parametry wytrawiania stali nierdzewnej i tytanu
| Parametr | Stal nierdzewna | Tytan |
|---|---|---|
| Preferowany środek trawiący do ogólnej mikrostruktury | Gliceregia or V2A | Odczynnik Krolla (3% HF, 6% HNO₃) |
| Czas trawienia (typowy) | 30-90 sekund | 10–25 sekund |
| Odczynnik makrotrawiący | Gorący HCl (50% stęż.) | Odczynnik Krolla (diluted 1:5) |
| Priorytet bezpieczeństwa | Opary HCl, odpady chromianowe | Toksyczność HF, oparzenia kwasem |
| Rozwój granicy ziaren | Selektywny węglik lub faza sigma | Kontrast fazy alfa/beta |
7. Praktyczne wskazówki dotyczące spójnych wyników
Laboratoria przetwarzające ponad 50 uchwytów ze stali nierdzewnej lub tytanu tygodniowo korzystają ze standardowych stanowisk do wytrawiania. Dane rzeczywiste pokazują, że powtarzalność trawienia wzrasta o 73%, jeśli codziennie używane są świeże odczynniki, a temperatura jest kontrolowana w zakresie ±2°C. Dodatkowe wskazówki dot trawienie chemiczne stali nierdzewnej i tytan obejmują:
Odczynnik Krolla starszy niż 4 tygodnie powoduje wytrącanie się osadów związanych z HF, które powodują mikrowżery. Przygotuj co tydzień.
Delikatne mieszanie poprawia jednorodność – należy używać mieszadła magnetycznego na niskich obrotach (150-200 obr/min).
W przypadku tytanu 10-sekundowe zanurzenie w 30% HNO₃ usuwa brud i poprawia kontrast optyczny.
Zawsze wytrawiaj pod wyciągiem, mając przygotowane rękawice kompatybilne z wysoką częstotliwością i środki neutralizujące.
Dla trawienie chemiczne tytanu w środowiskach produkcyjnych automatyczne wytrawiacze natryskowe zapewniają powtarzalne wyniki z kontrolą głębokości ± 0,5 µm. Przygotowując się do SEM/EBSD, lekka polerka wibracyjna po wytrawieniu usuwa relief powierzchniowy, zachowując jednocześnie kontrast słojów.
Często zadawane pytania
P1: Który wytrawiacz ujawnia granice ziaren austenitu w stali nierdzewnej 316L bez nadmiernego trawienia?
Trawienie elektrolityczne w 10% kwasie szczawiowym przy 1,5 V DC przez 45 sekund konsekwentnie ujawnia granice ziaren austenitu i ukazuje węgliki jako małe wżery. Aby uzyskać alternatywę chemiczną, użyj Glyceregii przez 40 sekund, delikatnie wcierając.
P2: Dlaczego odczynnik Krolla czasami po wytrawieniu pozostawia białą warstwę na tytanie?
Biała warstwa to zazwyczaj tlenofluorek tytanu lub nieusunięte produkty reakcji. Natychmiast spłucz ciepłą wodą destylowaną (45°C), a następnie zanurz na 5 sekund w 10% HNO₃ i ponownie spłucz. Unikanie temperatury wody poniżej 20°C zapobiega tworzeniu się filmu.
P3: Czy mogę użyć tego samego środek trawiący kwasem azotowym zarówno do stali nierdzewnej, jak i tytanu?
Nie. Stężony kwas azotowy pasywuje tytan i hamuje trawienie. W przypadku stali nierdzewnej do czyszczenia można stosować 5–20% roztwór kwasu azotowego, ale nie do trawienia mikrostrukturalnego. Tytan wymaga roztworów zawierających HF, takich jak odczynnik Krolla, aby rozbić warstwę pasywną.
P4: Jak odróżnić obudowę alfa od zwykłych ziaren alfa w tytanie?
Trawić odczynnikiem Krolla przez 15 sekund; przypadek alfa pojawia się jako ciągła, pozbawiona cech charakterystycznych warstwa na powierzchni bez definicji granic ziaren, podczas gdy masowe ziarna alfa wykazują wyraźne potrójne połączenia. Zastosuj weryfikację mikrotwardości (obudowa alfa jest twardsza o 30–50 HV).
P5: Jaki jest idealny okres przydatności do spożycia mieszanki wytrawiacz tytanu zawierający HF?
Trawiaki na bazie HF powodują degradację pojemników polietylenowych i utratę aktywności w wyniku wymywania krzemu ze szkła. Przechowywać w butelkach PTFE lub HDPE; wyrzucić po 2 tygodniach w przypadku pracy krytycznej lub po 4 tygodniach w przypadku rutynowej kontroli. Zawsze filtruj przed użyciem, jeśli jest przechowywany dłużej niż 7 dni.
