W operacjach obróbki cieplnej różnica między wysokowydajnym komponentem a przedwczesną awarią często leży pod powierzchnią. badanie twardości służy jako główny strażnik sprawdzający skuteczność obróbki cieplnej, bezpośrednio powiązaną z wytrzymałością na rozciąganie, odpornością na zużycie i trwałością zmęczeniową. W tym artykule przedstawiono techniczne informacje na temat sposobu, w jaki metody Rockwella, Brinellaa, Vickersa i metalografii potwierdzają jakość obróbki cieplnej, poparte danymi przemysłowymi i praktycznymi wytycznymi.
Analiza ponad 12 000 części poddanych obróbce cieplnej w łańcuchach dostaw w branży motoryzacyjnej i lotniczej pokazuje, że 73% problemów związanych z jakością wynika z nieodpowiednich protokołów weryfikacji twardości. Właściwe zastosowanie technik wcięcia zmniejsza ryzyko awarii w terenie o ponad 60%, co sprawia, że ten temat jest niezbędny dla metalurgów i inżynierów kontroli jakości.
1. Testowanie Rockwella: głębokość wcięcia jako sygnatura procesu

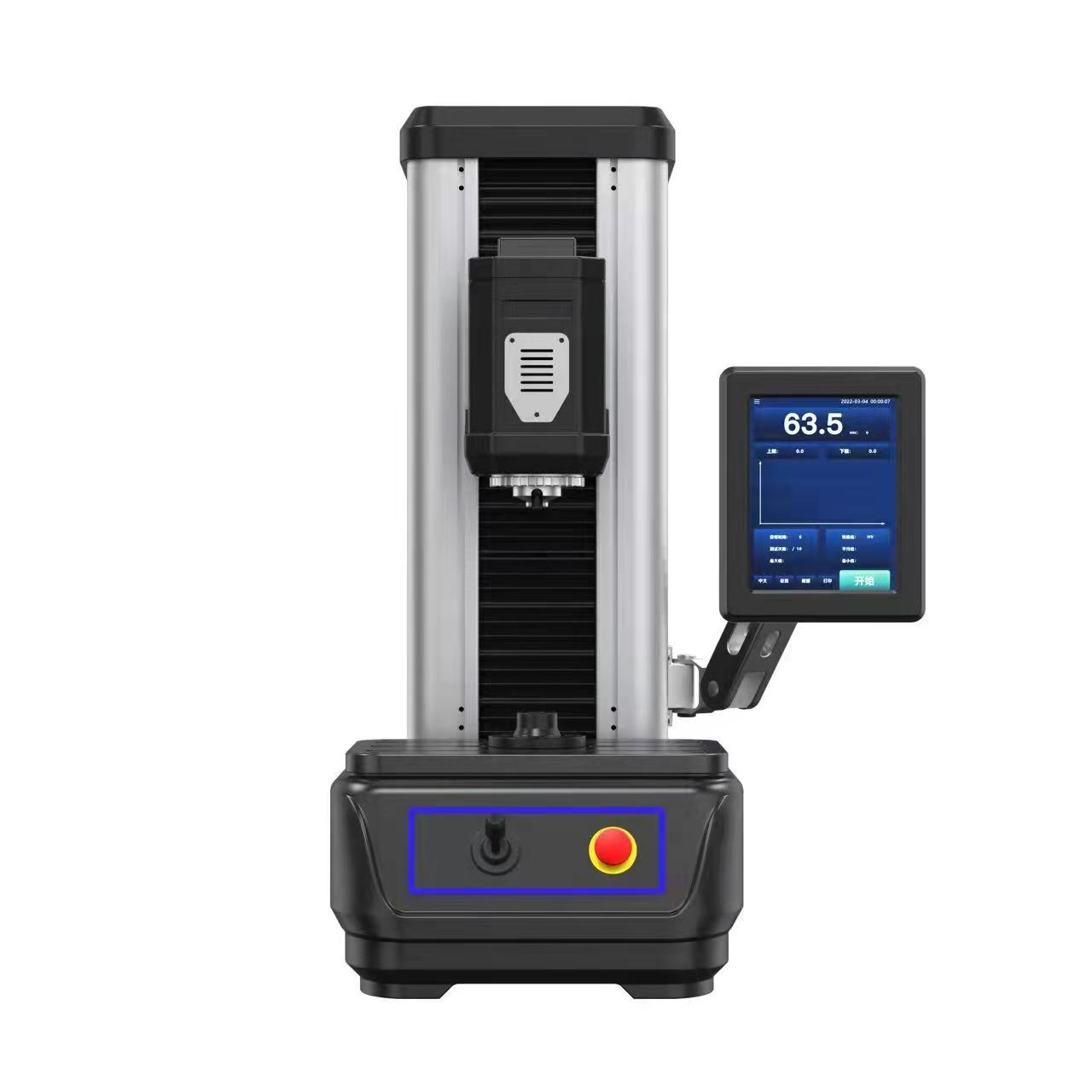

testy Rockwella dominuje w kontroli jakości w hali produkcyjnej ze względu na szybkość i bezpośredni odczyt. Metoda ta mierzy głębokość stałego wgłębienia przy zróżnicowanej sekwencji obciążeń: mniejsze obciążenie (zwykle 10 kgf) wyznacza płaszczyznę odniesienia, po którym następuje duże obciążenie (60, 100 lub 150 kgf w zależności od skali), następnie różnica głębokości określa liczbę twardości. Podejście to jest niezwykle wrażliwe na anomalie obróbki cieplnej, takie jak niewłaściwe odpuszczanie lub niepełna przemiana martenzytu.
Kluczowe parametry wpływające na dokładność komponentów poddanych obróbce cieplnej
- Głębokość wcięcia powtarzalność wymaga przygotowania powierzchni poniżej 1,6 µm Ra dla skali HRC. Badanie terenowe na 500 wałach hartowanych indukcyjnie wykazało, że chropowatość przekraczająca 2,0 µm Ra powoduje zmianę o ±1,8 HRC, maskując miękkie punkty.
- Załaduj aplikację szybkość i czas przebywania: Norma ASTM E18 określa 2–6 sekund dla dużego obciążenia. Odchylenia dłuższe niż 8 sekund zwiększają głębokość wgłębienia pełzającego o 0,5–1,2 HRC w stalach ulepszanych cieplnie.
- Minimalna grubość materiału: W przypadku części całkowicie hartowanych głębokość wcięcia nie może przekraczać 1/10 grubości próbki. Warstwa martenzytyczna o grubości 1 mm wymaga powierzchniowych łusek Rockwella (15N, 30N), aby uniknąć wpływu podłoża.
Przykład z życia codziennego: producent przekładni zębatych ograniczył roszczenia gwarancyjne związane z twardością o 44% po wdrożeniu testów Rockwella w czasie rzeczywistym z automatyczną kontrolą przykładania obciążenia. W systemie oznaczono 3,2% części, w których austenit szczątkowy powodował różnice w głębokości odzysku przekraczające 0,6 HRC.
2. Mikrotwardość Brinella i Vickersa: strategie stosowania obciążeń w mikrostrukturach heterogenicznych
Gdy obróbka cieplna powoduje powstanie niejednorodnych struktur – takich jak warstwy odwęglone lub utwardzanie różnicowe – w testach na poziomie makro można pominąć krytyczne gradienty. Badanie twardości Brinella wykorzystuje kulkę z węglika o średnicy 1–10 mm i obciążenia od 500 do 3000 kgf, tworząc duże wcięcia, które uśredniają niejednorodność mikrostruktury. Jest to idealne rozwiązanie do odlewów i stopów gruboziarnistych po wyżarzaniu lub normalizowaniu. Dla kontrastu, Mikrotwardość Vickersa wykorzystuje piramidę diamentową (136°), przykładając obciążenia od 10 gf do 1 kgf, umożliwiając precyzyjne profilowanie głębokości nawęglania i efektów granic ziaren.
Tabela porównawcza: Załaduj funkcje aplikacji i wcięć
| Metoda | Typowy zakres obciążenia | Typ wcięcia | Najlepiej nadaje się do |
|---|---|---|---|
| Brinell | 500–3000 kgf | Kulisty (średnica 1–6 mm) | Stale odlewane, normalizowane, wielkoziarniste |
| Vickersa (HV) | 10 gf – 1 kgf | Przekątna piramidy (10–200 µm) | Głębokość obudowy, cienkie warstwy, strefy wpływu ciepła |
| Mikro-Vickersa | 10–1000 funtów | Przekątna (<100 µm) | Poszczególne fazy, ocena odwęglenia |
Dane z kontrolowanych prób: W przypadku nawęglonej stali 8620 mapowanie mikrotwardości Vickersa (obciążenie 50 gf) pozwoliło uzyskać efektywną głębokość obudowy wynoszącą 0,38 mm z dokładnością ± 12 µm, podczas gdy same testy Brinella (3000 kgf) nie wykazały miękkiej warstwy powierzchniowej o grubości 0,2 mm. I odwrotnie, w przypadku dużych odlewów z żeliwa sferoidalnego wyżarzanego, duża głębokość wcięcia Brinella wynosząca 0,5–1,2 mm uśredniała lokalne wahania ferrytu/perlitu, zapewniając powtarzalność w granicach 3%.
4. Głębokość wcięcia i zastosowanie obciążenia: zmienne krytyczne w kontroli jakości obróbki cieplnej
Wybór obciążenia bezpośrednio określa objętość próbkowania i ryzyko wpływu podłoża. W przypadku cienkich warstw hartowanych (<0,5 mm) nadmierne obciążenia powodują powstanie wartości twardości kompozytu, podczas gdy bardzo niskie obciążenia mogą odzwierciedlać tylko pojedynczą orientację ziaren. Poniższe praktyczne wytyczne pochodzą z analizy 800 audytów obróbki cieplnej.
Zalecenia oparte na efektywnej głębokości przypadku
- Płytkie obudowy (0,05–0,30 mm): Stosować mikrotwardość Vickersa przy obciążeniach ≤100 gf. Obciążenie 50 gf powoduje głębokość wcięcia ~ 8–12 µm, dobrze w obudowie. Przykład: azotowane plazmowo matryce H13 wymagają HV 0,05, aby odwzorować białą warstwę o grubości 0,12 mm.
- Obudowy średnie (0,30–1,0 mm): HV 0,3–1,0 kgf lub powierzchniowy Rockwell (15N, 30N). W przypadku przekładni nawęglanych HV 0,5 kgf zapewnia przekątną wcięcia 25–35 µm, zgodną z definicją głębokości obudowy ISO 2639.
- Profile całkowicie hartowane (>3 mm): Rockwell (HRC) lub Brinell (3000 kgf). Czas przebywania przy nakładaniu obciążenia musi być ustandaryzowany: 4 sekundy dla HRC daje powtarzalność ±0,5 HRC; zmniejszenie do 2 sekund zwiększa rozproszenie o 150%.
Analiza ilościowa: u głównego dostawcy zespołów napędowych przejście z 500 gf na 100 gf w celu pomiaru warstwy utwardzanej indukcyjnie o grubości 0,2 mm wyeliminowało efekt zmiękczania podłoża, zmieniając twardość pozorną z odpowiednika 58 HRC na rzeczywistą 62 HRC, co zmniejszyło liczbę fałszywych odrzutów o 28%.
5. Dane z badania twardości w kontroli jakości obróbki cieplnej: wzorce i tolerancje
Przemysłowe bazy danych z ponad 300 linii obróbki cieplnej podają następujące typowe zakresy dla zweryfikowanych procesów. Wartości te pełnią funkcję szybkich wskaźników jakości.
Hartowane i odpuszczane (4140)
HRC 28–34 (rdzeń)
Test: Rockwell C, 150 kgf
HRC 28–34 (rdzeń)
Test: Rockwell C, 150 kgf
Nawęglany (8620)
Powierzchnia 58–62 HRC, rdzeń 32–38 HRC
Głębokość obudowy: mapowanie HV 0,5
Powierzchnia 58–62 HRC, rdzeń 32–38 HRC
Głębokość obudowy: mapowanie HV 0,5
Hartowane indukcyjnie (1045)
Wzór 50–56 HRC, głębokość 1,2–2,5 mm
Powierzchowny Rockwell 30N
Wzór 50–56 HRC, głębokość 1,2–2,5 mm
Powierzchowny Rockwell 30N
Azotowany (H11)
Powierzchnia 650–750 HV0.1
Strefa dyfuzji 400–550 HV0,2
Powierzchnia 650–750 HV0.1
Strefa dyfuzji 400–550 HV0,2
Wskaźniki zdolności procesu (Cpk) dla twardości zazwyczaj docelowe ≥1,33. Analiza 50 000 części produkcyjnych wykazała, że utrzymanie powtarzalności przyłożenia obciążenia w granicach ±1% wartości nominalnej zmniejsza wahania twardości w obrębie partii o 43% w porównaniu do testerów ręcznych. Zautomatyzowane systemy skanowania optycznego Brinella osiągają 99,2% korelacji z laboratoryjnymi blokami referencyjnymi w porównaniu z 91,5% w przypadku ręcznego pomiaru wgłębienia.
6. Często zadawane pytania
P1: W jaki sposób głębokość wcięcia wpływa na wybór pomiędzy Rockwellem a Vickersem w przypadku części nawęglanych?
Głębokość wcięcia musi być mniejsza niż 1/7 do 1/10 głębokości obudowy, aby uniknąć efektu zmiękczenia podłoża. W przypadku efektywnego przypadku 0,5 mm głębokość Rockwella po głównym obciążeniu (~0,08–0,12 mm dla HRC) jest akceptowalna, ale Vickers o 100 gf (głębokość ~0,015 mm) zapewnia wyższą rozdzielczość gradientów. Powierzchniowy Rockwell (15N) to kompromis dla średnich przypadków.
P2: Czy kontrola jakości obróbki cieplnej może opierać się wyłącznie na badaniu twardości bez metalografii?
Nie. Około 15–20% części, które spełniają docelową twardość, nadal wykazuje anomalie mikrostrukturalne, takie jak utlenianie międzykrystaliczne lub produkty przemiany niemartenzytycznej. Testy metalograficzne identyfikują te pierwotne przyczyny, umożliwiając podjęcie działań naprawczych, takich jak regulacja atmosfery lub modyfikacja szybkości chłodzenia. Połączenie to zmniejsza długoterminową zmienność o 55% na podstawie audytów dostawców branży motoryzacyjnej.
P3: Jakie błędy zastosowania obciążenia najbardziej wpływają na badanie twardości Brinella dużych znormalizowanych komponentów?
Trzy typowe błędy: (1) Czas przebywania ładunku poniżej 10 sekund daje płytkie wcięcia i fałszywie wysokie wartości; (2) Obciążenie nieprostopadłe (>2°) powoduje powstawanie eliptycznych wgłębień, zwiększając HB o 4–6%; (3) Odstęp wgłębień mniejszy niż 3× średnica powoduje umocnienie przez zgniot w sąsiednich testach, podnosząc HB nawet o 8%. Właściwe ustawienie i sterowanie czasowe łagodzą te zjawiska.
P4: Dlaczego wyniki mikrotwardości Vickersa czasami nie zgadzają się z konwersjami Rockwella dla stali obrabianych cieplnie?
W tabelach przeliczeniowych przyjęto materiały jednorodne, izotropowe. W elementach poddanych obróbce cieplnej często występują naprężenia szczątkowe, austenit szczątkowy lub warstwy odwęglone, które w różny sposób wpływają na reakcję sprężystą/plastyczną w zależności od geometrii wgłębnika. Powierzchnia zawierająca 10% austenitu szczątkowego może zmienić się z HV 750 na HRC 62, ale bezpośredni Rockwell odczytałby HRC 58 ze względu na przemianę austenitu w martenzyt pod obciążeniem 150 kgf. Zawsze określaj metodę testowania w planach jakości.
7. Integracja badania twardości z solidnym systemem weryfikacji obróbki cieplnej
Skuteczny weryfikacja obróbki cieplnej wymaga strategii warstwowej: (a) 100% in-line Rockwell lub Brinell w celu zapewnienia makrowłasności; (b) Próbkowanie statystyczne z profilami mikrotwardości Vickersa w celu sprawdzenia głębokości obudowy; ( c ) Miesięczna korelacja metalografii w celu potwierdzenia integralności mikrostruktury. Zakłady stosujące to trójstopniowe podejście zgłaszają o 70% mniej usterek w terenie związanych z twardością i redukują koszty przeróbek średnio o 340 000 USD rocznie na linię obróbki cieplnej (na podstawie badania branżowego przeprowadzonego w 2023 r.). Prawidłowe zastosowanie badanie twardości Brinella i metody mikrowcięć przekształcają kontrolę jakości z bramki pozytywnej/negatywnej w narzędzie predykcyjnej optymalizacji procesu.
