Walizka do wykonania metalograficznych: ceramika z tlenku glinu- Trojan (Suzhou) material technology Co., Ltd.

Ceramika z tlenku glinu posiada wyjątkowe właściwości, w tym wysoką twardość, doskonałą odporność na zużycie, odporność na korozję i doskonałą izolację. Jako powszechnie stosowana ceramika konstrukcyjna i funkcjonalna, znajdują one zastosowanie w elektronicznych częściach izolacyjnych, precyzyjnych komponentach odpornych na zużycie, osłonach wysokotemperaturowych, przemyśle lotniczym i metalurgicznym. Ich mikrostruktura bezpośrednio reguluje wydajność usług i żywotność gotowych produktów.

Mikrostruktura i kontrola jakości

Badania metalograficzne pozwalają na dokładną obserwację wielkości ziaren, morfologii granic ziaren, rozkładu porów, mikropęknięć i defektów zanieczyszczeń, aby dokładnie ocenić jakość spiekania i jednorodność mikrostruktury. Dane metalograficzne pomagają zoptymalizować parametry spiekania i zapobiegać awariom produktu, takim jak pękanie, ścieranie i uszkodzenie izolacji. Jest to niezbędna podstawa techniczna do kontroli jakości produkcji masowej, poprawy wydajności i analizy uszkodzeń ceramiki z tlenku glinu.

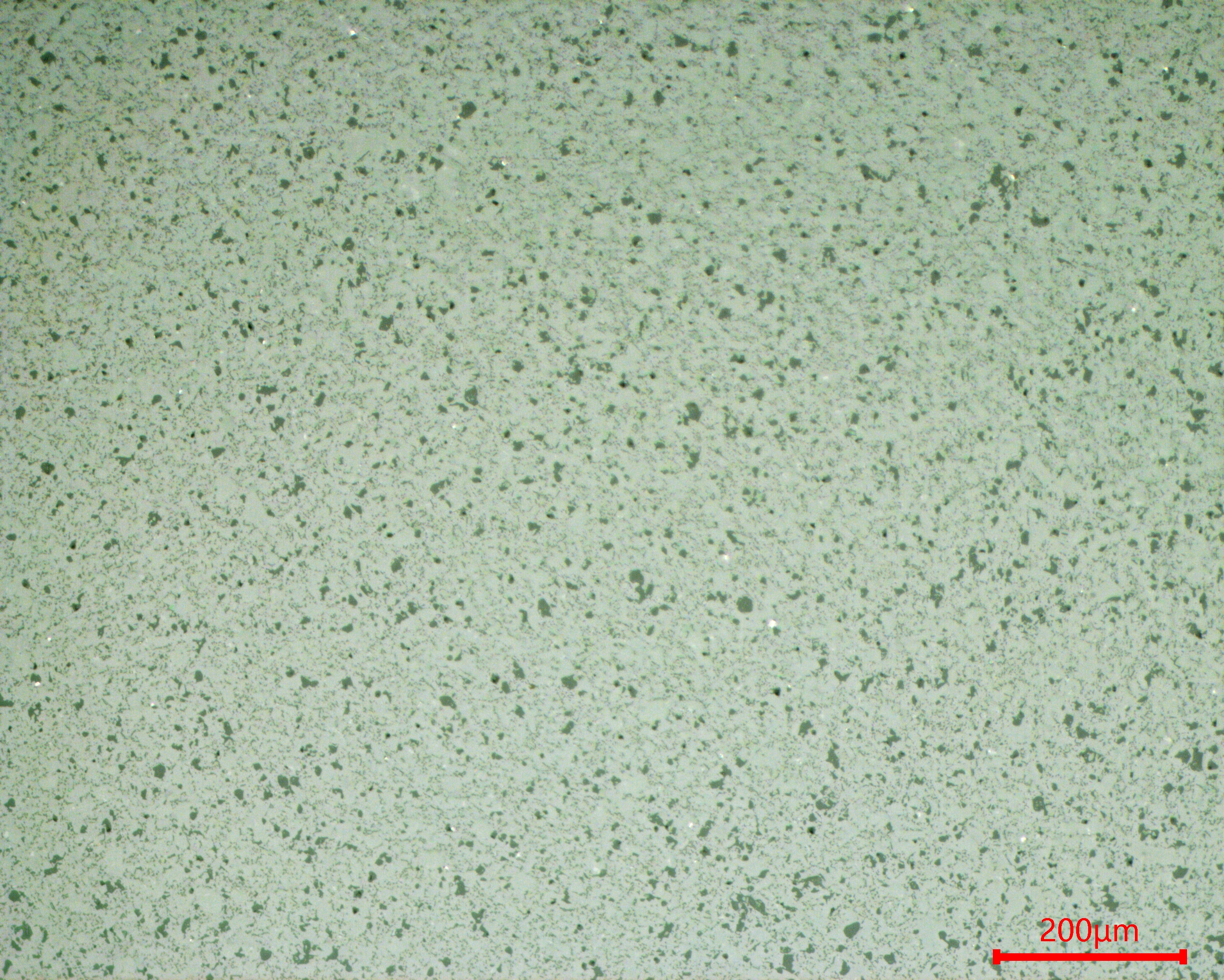

Alumina ceramic microstructure overview at 200um scale — Obserwacja mikrostruktury w skali 200µm

Mechanizm szlifowania i polerowania

Ceramika z tlenku glinu charakteryzuje się dużą twardością i kruchością, przez co konwencjonalny papier ścierny jest nieskuteczny przy szlifowaniu. Diamentowe tarcze szlifierskie z żywicą są przystosowane do szlifowania zgrubnego, a następnie szlifowania dokładnego za pomocą tarczy POH i zawiesiny diamentowej 9 μm. Żywiczne tarcze szlifierskie zapewniają amortyzację podczas obróbki, unikając poważnych pęknięć wzdłużnych i umożliwiając wydajne przygotowanie próbek ceramiki z tlenku glinu.

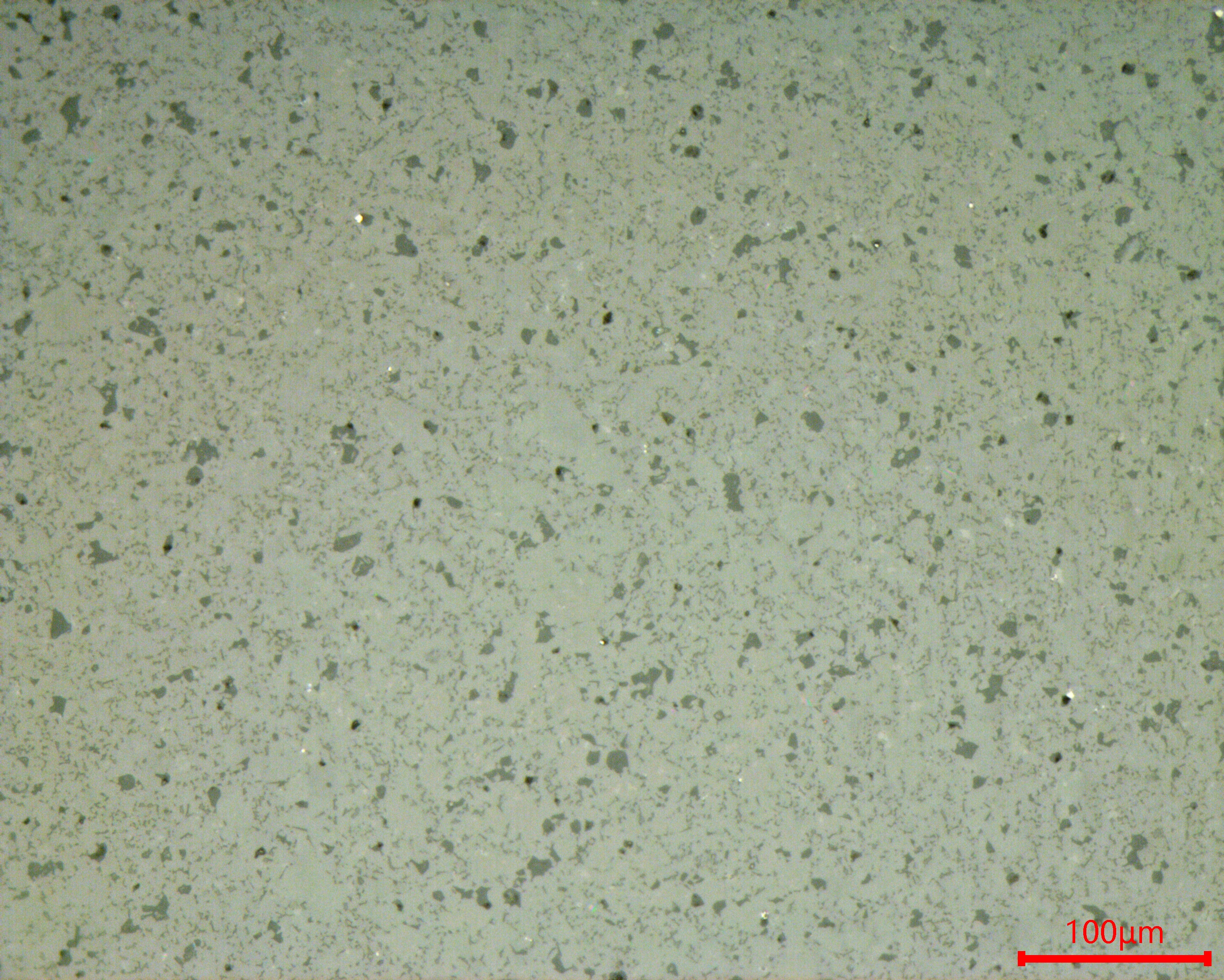

Alumina ceramic fine grinding surface at 100um scale — Stan drobnego szlifowania w skali 100μm

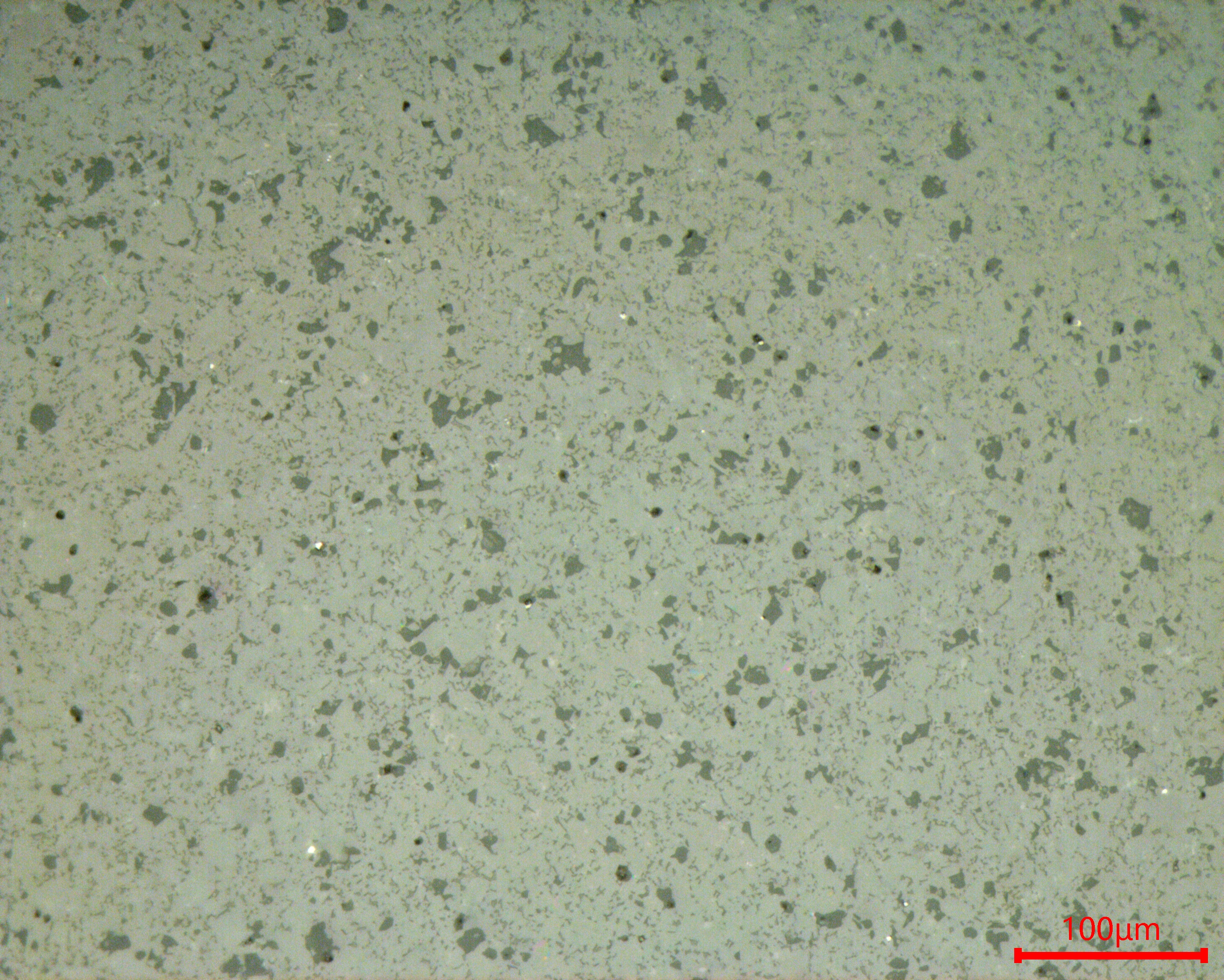

Alumina ceramic detail view at 100um scale — Kontrola jednorodności powierzchni w skali 100µm

Procedura przygotowawcza

Udostępniamy preparatyka metalograficzna procedura dla próbek spiekanego tlenku glinu poniżej w celach informacyjnych:

Szlifowanie zgrubne i planaryzacja : Diamentowa tarcza szlifierska z żywicy P400DiaRe
Drobne szlifowanie : Krążek POH 9 μm zawiesina PD-WT
Zgrubne polerowanie : Dysk GF-JP 3 μm zawiesina PD-WT
Ostateczne polerowanie : Zawieszenie tarczowe ZN SO-T401

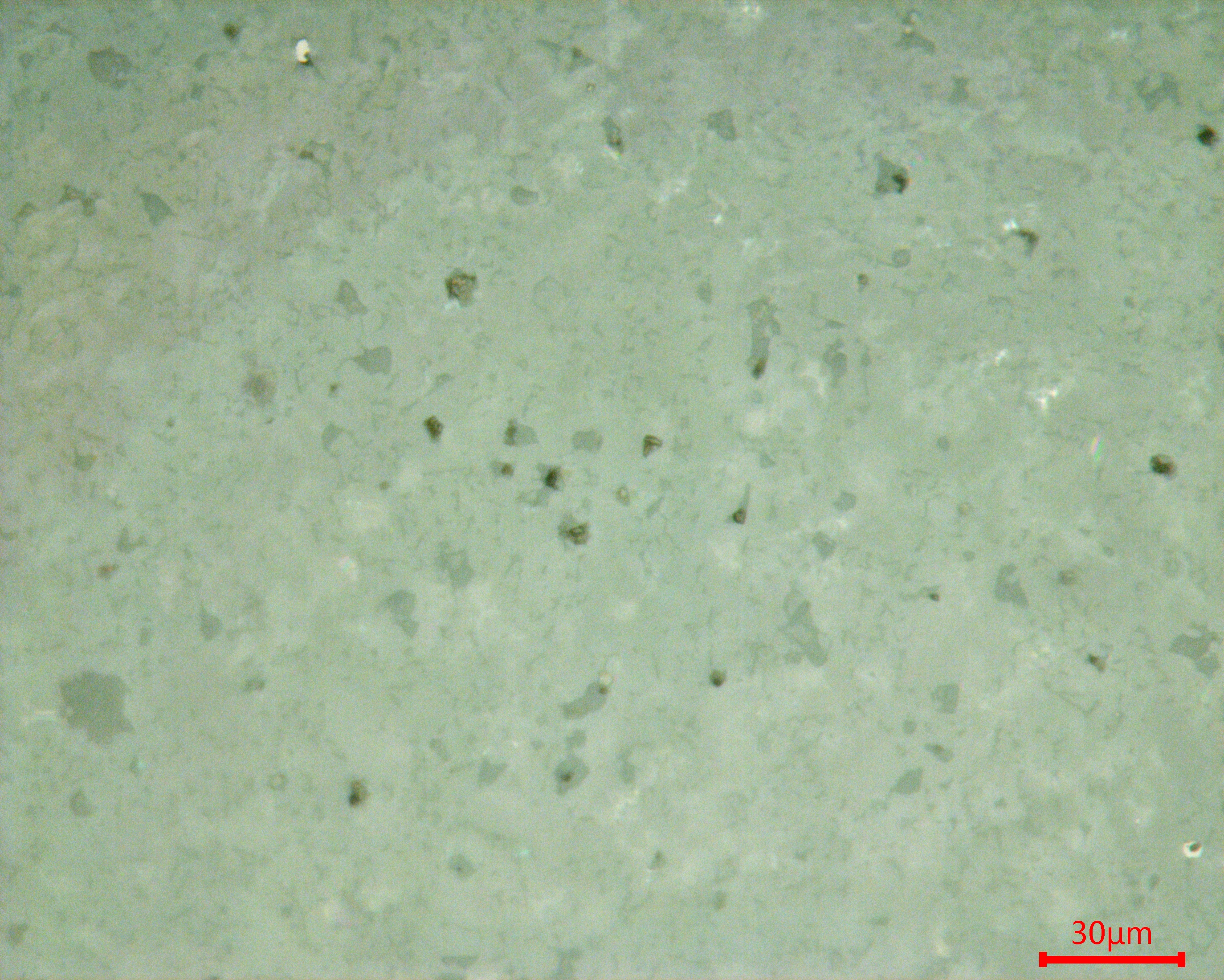

Alumina ceramic final polished microstructure at 30um scale — Ostateczny widok wypolerowanej struktury w skali 30μm

Tagi i metadane

#Trojan #Trojanmetalografia #Metalografia #Przygotowanie próbki #Ceramika Glinowa #Ceramika Strukturalna #Testowanie Materiału #Analiza niepowodzeń #CeramicBadania
