Przygotowanie próbek metalograficznych do powlekania szyn miedzianych

07-08-2026

W szynach zbiorczych z miedzi przewodzącej dużej mocy i zintegrowanych rezystorach bocznikowych zwykle stosuje się dwuwarstwową strukturę galwaniczną: warstwa spodnia z niklu o grubości 1,5–4 μm i wierzchnia warstwa z cyny o grubości 3–8 μm, co równoważy odporność na korozję i wymagania dotyczące montażu elektrycznego.

Działając jako warstwa barierowa, gęsta warstwa spodnia niklu blokuje dyfuzję na zewnątrz i utlenianie jonów podłoża miedzi. Poprawia przyczepność powłoki, zwiększa odporność na zużycie i wysoką temperaturę oraz łagodzi korozję cierną pod wpływem wibracji. Dzięki temu idealnie nadaje się do wymagających zastosowań, takich jak systemy magazynowania energii, stosy ładowania prądem stałym i elektroniczne elementy sterujące montowane w pojazdach.

Dual-layer electroplating microstructure overview

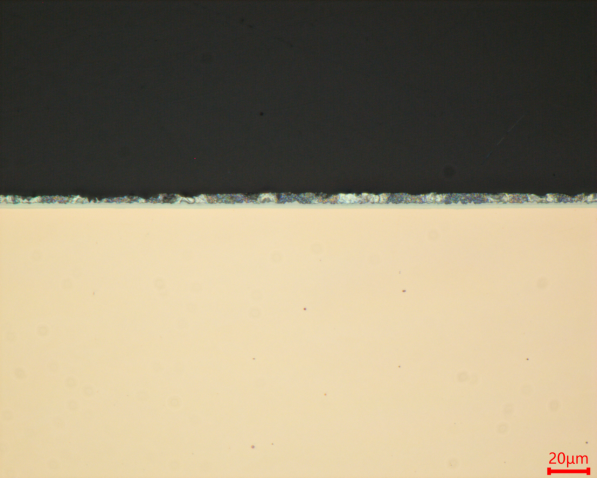

Rysunek 1: Przegląd przekroju dwuwarstwowej powłoki galwanicznej.

Korzyści w zakresie wydajności i zastosowania

Zewnętrzna powłoka cynowa zapewnia stabilną, niską rezystancję styku i doskonałą lutowność. Odkształca się plastycznie pod wpływem ściskania śruby, zapewniając długoterminową wydajność przy niskim oporze cieplnym w punktach połączeń.

Pojedyncze cynowanie jest podatne na wzajemną dyfuzję Cu-Sn, matowienie i odbarwienie. Powłoka zawierająca wyłącznie nikiel wykazuje słabą lutowność. Połączone pokrycie niklowo-cynowe wykorzystuje zalety obu warstw, unikając jednocześnie ich wad. Jest szeroko stosowany w bocznikach magazynów energii, szynach zbiorczych falowników fotowoltaicznych i złączach elektrycznych nowej energii dużej mocy.

Tin top layer and nickel underlayer interface

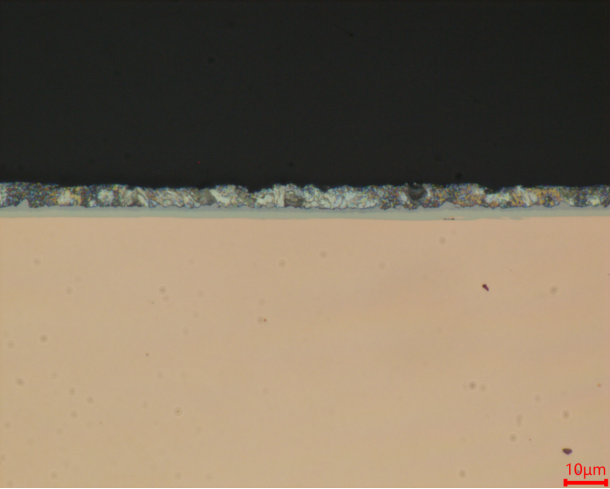

Rysunek 2: Morfologia granicy faz pokazująca przejście pomiędzy warstwami miedzi i powłoki.

Kluczowe wyzwania i kroki przygotowawcze

Kluczowe wyzwanie dla preparatyka metalograficzna szyn zbiorczych i boczników z podwójną powłoką Ni-Sn: obsługa tej naprzemiennej miękkiej i twardej, cienkowarstwowej struktury.

Niezbędna jest precyzyjna kontrola nad trzema krytycznymi etapami:

Cięcie: uniknąć uszkodzeń termicznych
Montaż: zapobiegają deformacjom wywołanym ściskaniem
Szlifowanie i polerowanie: wyeliminować rozwarstwienie i płynięcie plastyczne

High magnification view of coating interface

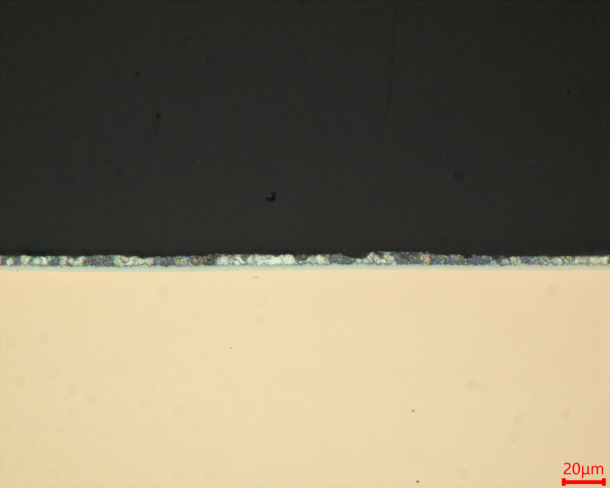

Rysunek 3: Kontrola grubości warstwy w dużym powiększeniu.

Final polished metallographic sample structure

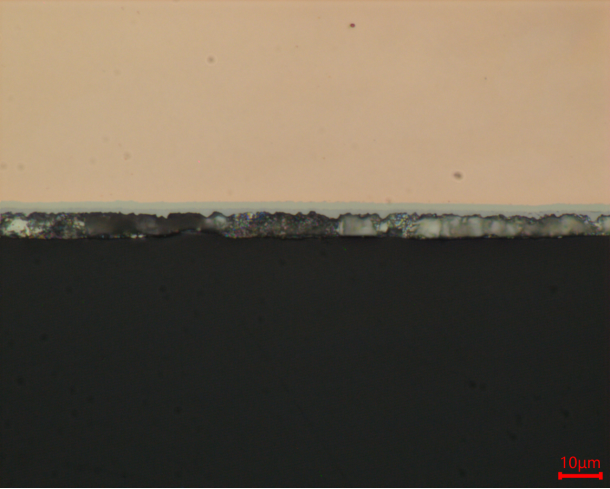

Rysunek 4: W pełni przygotowany przekrój metalograficzny.

Standaryzowane działanie minimalizuje artefakty związane z przygotowaniem, wiernie odtwarza rzeczywistą mikrostrukturę i grubość powłoki oraz dostarcza wiarygodne dane metalograficzne do weryfikacji grubości powłoki i kontroli jakości procesu.
