Przekrój SPCC: przy tworzeniu uszkodzeń zaczyna się od mikrostruktury- Trojan (Suzhou) material technology Co., Ltd.

Przekrój SPCC: przy tworzeniu uszkodzeń zaczyna się od mikrostruktury

17-08-2026

Pękanie, rozwarstwianie lub kruche pękanie podczas tłoczenia i zginania stali walcowanej na zimno SPCC nie zawsze można wytłumaczyć wymiarami lub konwencjonalnymi właściwościami rozciągającymi.

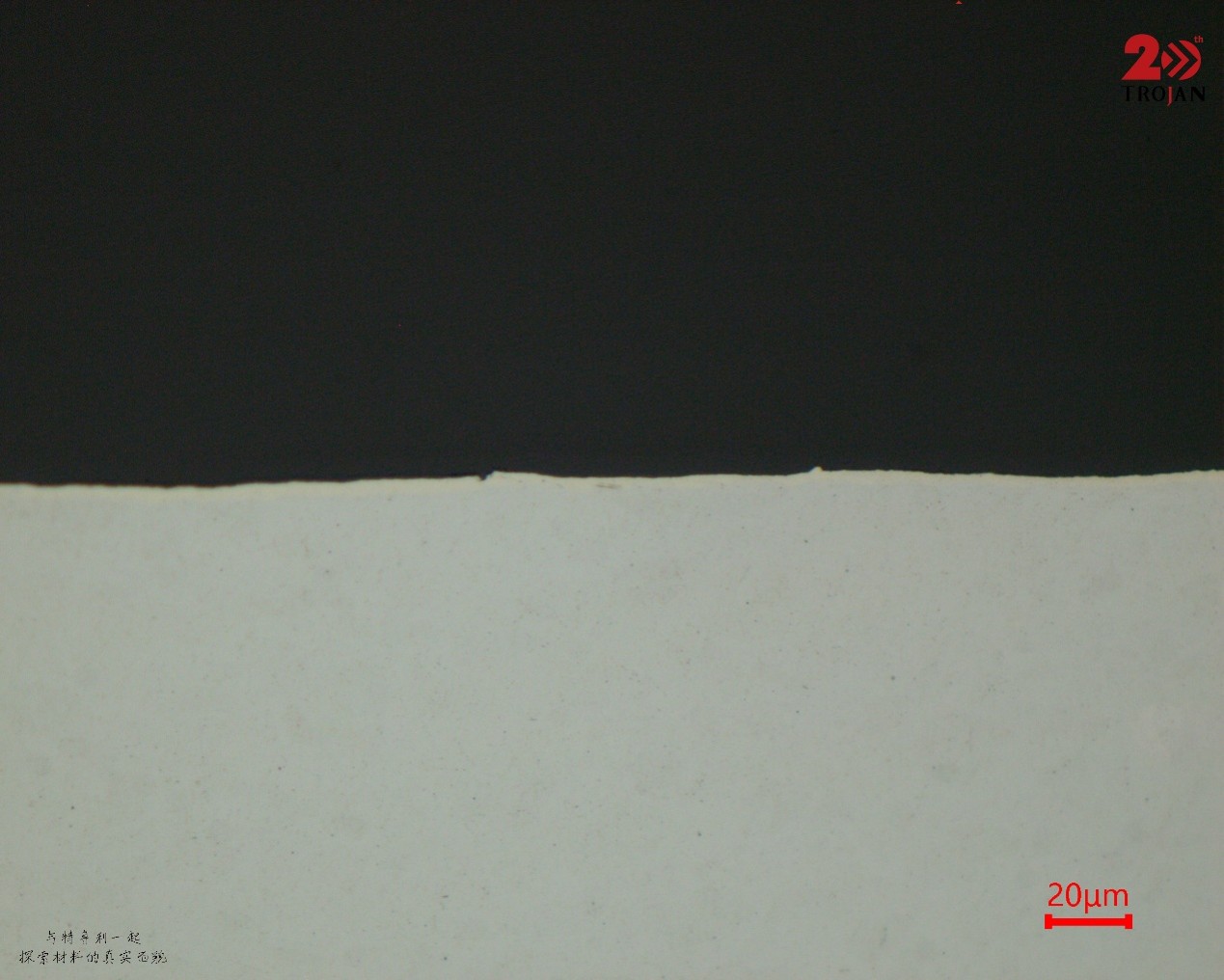

SPCC cross-section microstructure detail

Metalografia przekrojowa może ujawnić to, co może przeoczyć rutynowa kontrola — na przykład grube ziarna, nadmierne pasma, agregację węglików lub mikropęknięcia wywołane walcowaniem, które mogą zmniejszyć odkształcalność i przyczynić się do nieoczekiwanych awarii.

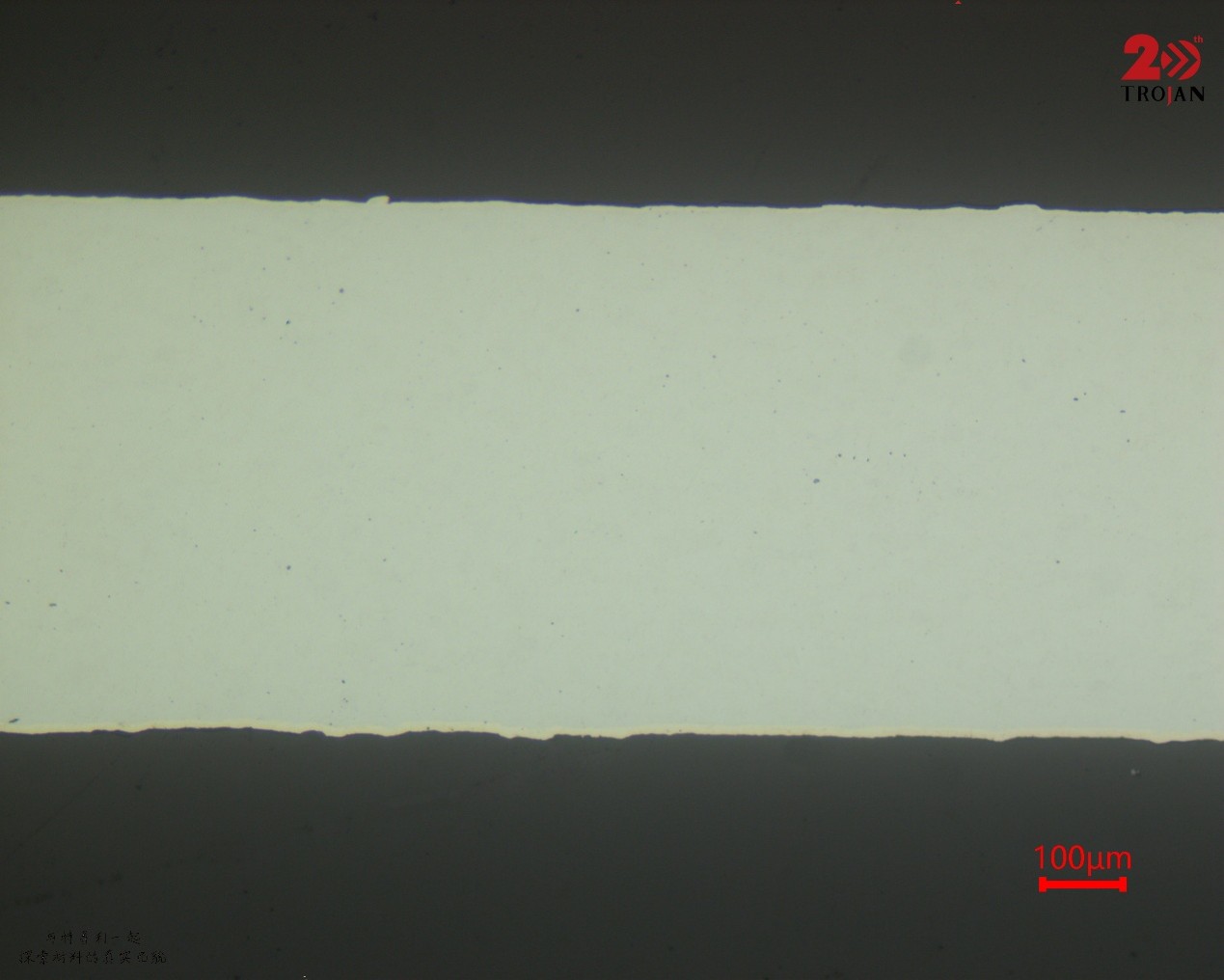

Procedura przygotowania próbki

W przypadku tej próbki SPCC zastosowaliśmy następujący sposób przygotowania:

Żywica do montażu na zimno TJ2226
Papier ścierny P400 MET-SP SiC z dodatkiem wody
Tarcza do szlifu drobnego POS 9 µm, polikrystaliczna zawiesina diamentowa PD-WT
SC-JP biała, jedwabna tkanina polerska z zawiesiną polikrystalicznego diamentu PD-WT o grubości 3 μm
ZN-ZP czarna tkanina polerska poliuretanowa 0,05 μm zawiesina polerska SO-A539

Szlifowanie i polerowanie wykonano przy użyciu automatycznej szlifierki i polerki Alpha-610.

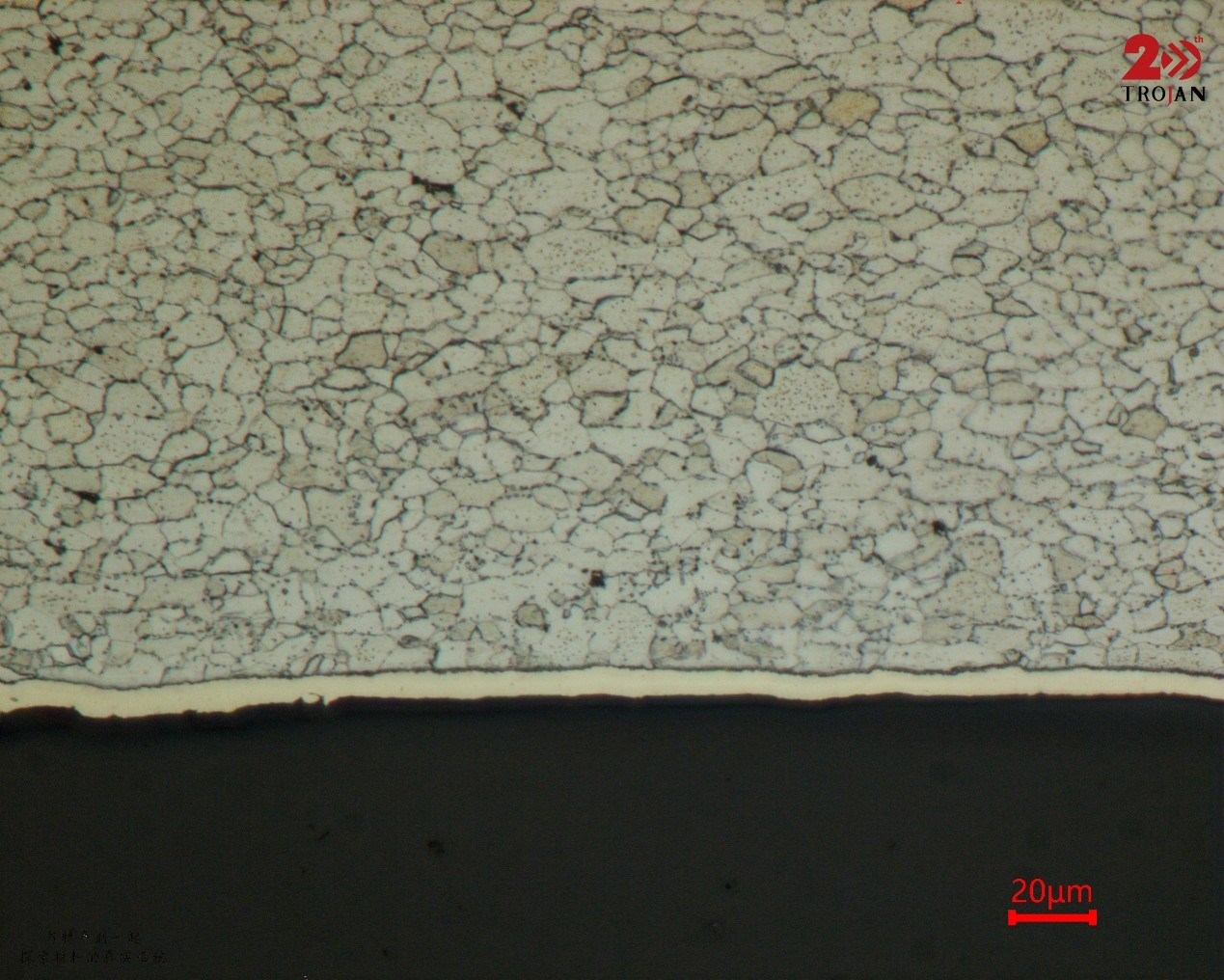

SPCC polished and etched grain structure

Wnioski i kontrola jakości

Dobrze przygotowany przekrój zapewnia znacznie jaśniejszą podstawę do oceny mikrostruktury, śledzenia uszkodzeń formowania i weryfikacji jakości procesu.

#Metalografia #SPCC #Analiza niepowodzeń #Kontrola Jakości #Przygotowanie próbki #Stal
