Rozpoczęcie przygotowania próbek metalograficznych z wysokiej jakości procesem cięcia. Id...

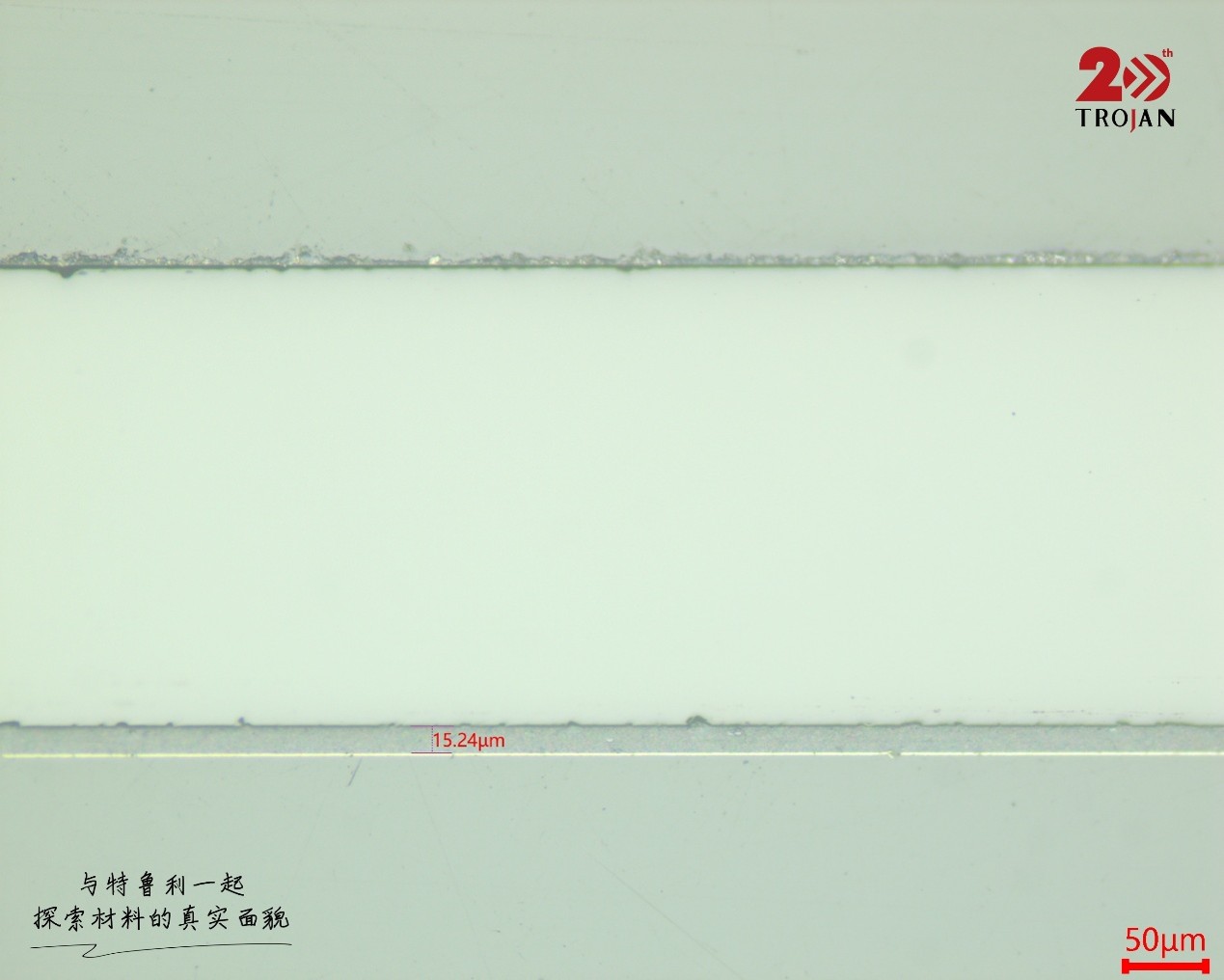

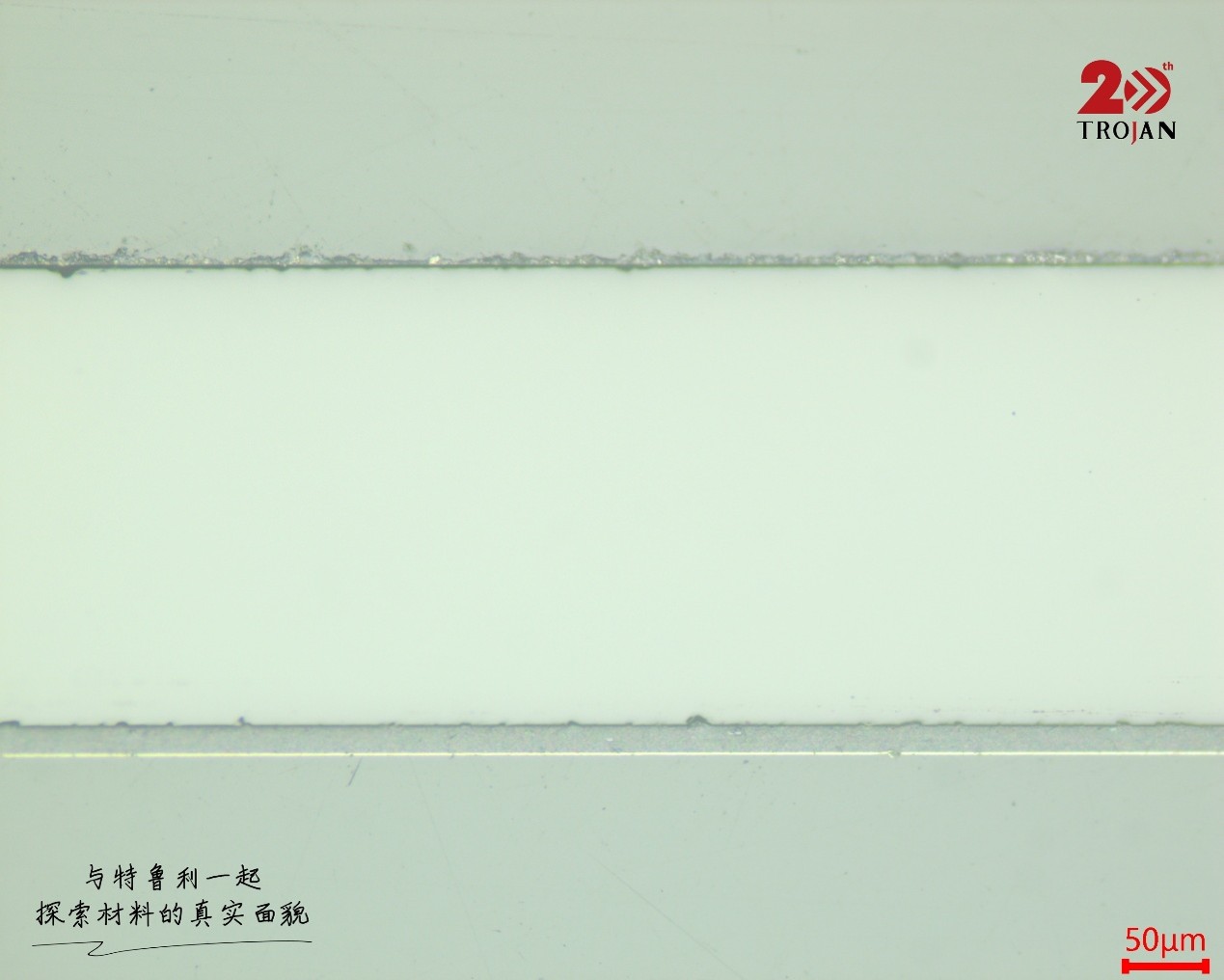

W przypadku powlekanych elementów szafirowych stosowanych w zastosowaniach optycznych i precyzyjnych często stosuje się przekroje metalograficzne w celu oceny grubości powłoki i warstwy atramentu, jakości interfejsu i ogólnej integralności.
Wyzwaniem jest przygotowanie
Cienkie powłoki mogą łatwo ulegać odpryskom, rozwarstwianiu, odrywaniu lub zaokrąglaniu podczas cięcia i polerowania, co utrudnia dokładny pomiar końcowego przekroju poprzecznego.
Metodologia i kroki

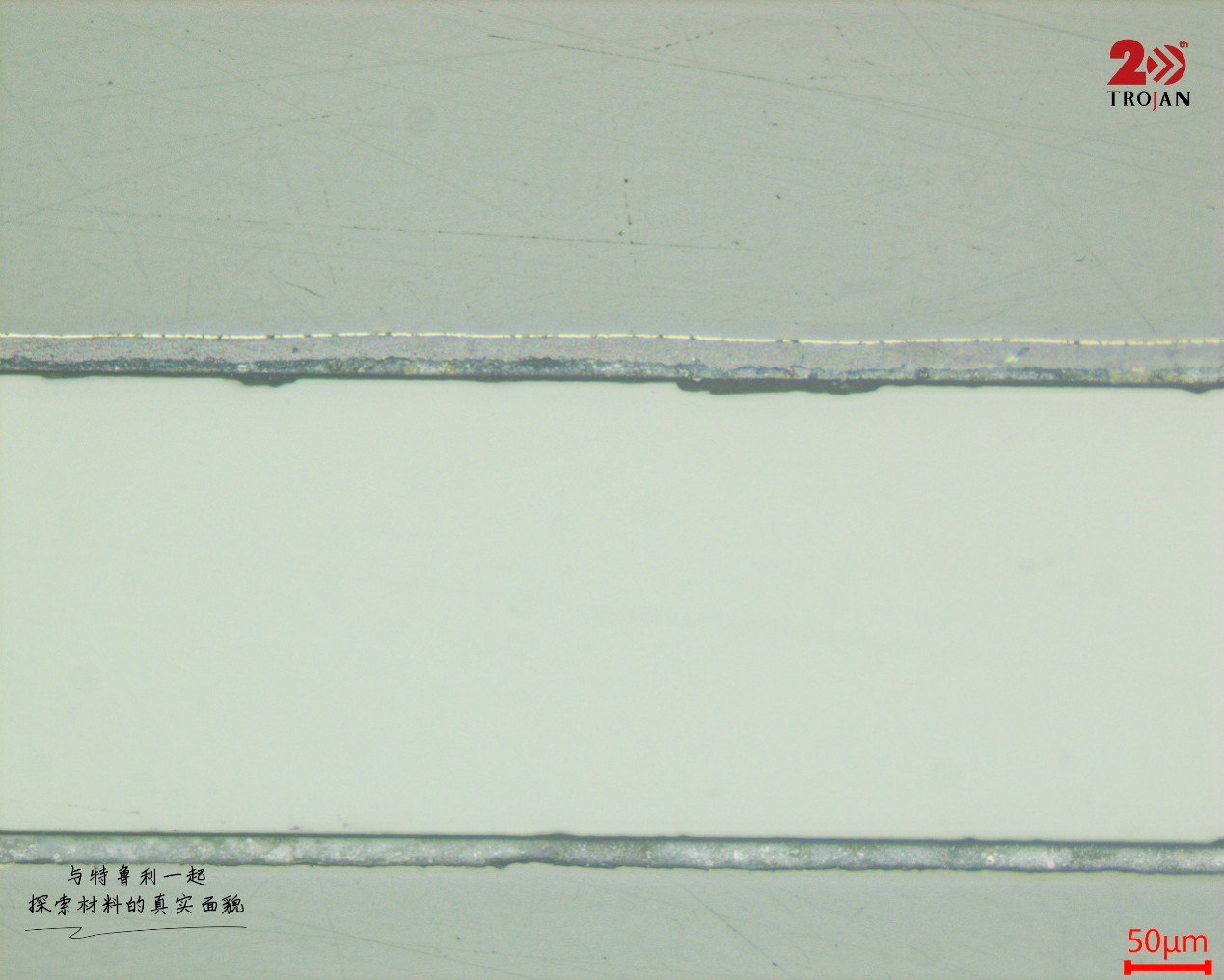

W przypadku tej próbki zastosowaliśmy precyzyjne cięcie przy niskiej prędkości i montaż na zimno, aby zminimalizować uszkodzenia mechaniczne i termiczne, a następnie przeprowadzono stopniowy proces szlifowania i polerowania:
- Tarcza diamentowa DiaRe P400 do szlifowania wstępnego
- Tarcza do szlifowania dokładnego POS 9 hm Zawiesina diamentu polikrystalicznego PD-WT
- SC biała jedwabna ściereczka do polerowania Zawiesina polikrystalicznego diamentu PD-WT o średnicy 3 um
- SC biała jedwabna tkanina polerska 1 um zawiesina polikrystalicznego diamentu PD-WT do dokładnego polerowania
Wyniki i wnioski

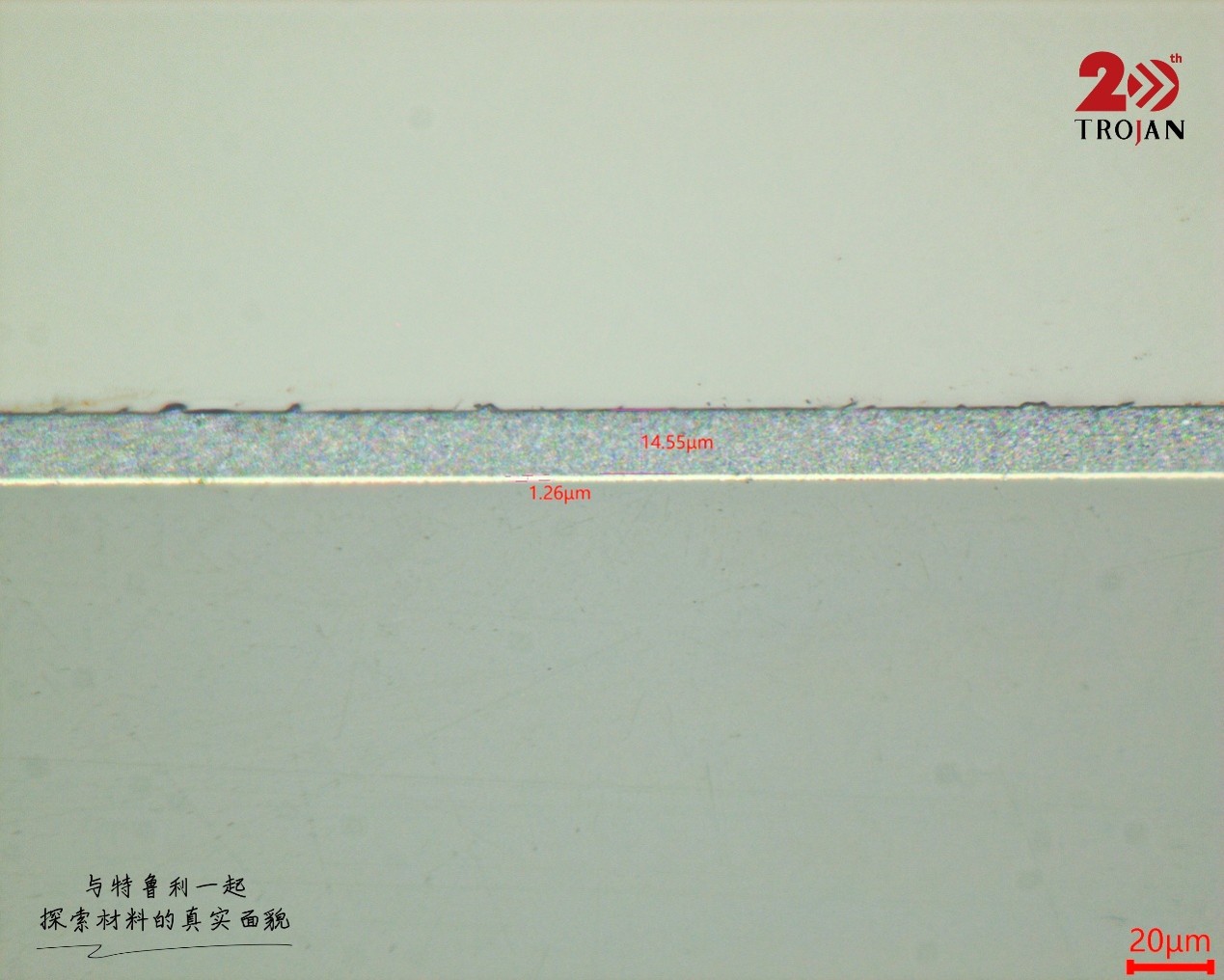

W przypadku takich powlekanych próbek dobra powierzchnia nie wystarczy — zachowanie prawdziwej krawędzi powłoki sprawia, że pomiar grubości jest niezawodny.
