Schemat przygotowania stali nierdzewnej 316 stosowanej w metalurgii proszków- Trojan (Suzhou) material technology Co., Ltd.

Schemat przygotowania stali nierdzewnej 316 stosowanej w metalurgii proszków

27-11-2025

Stal nierdzewna 316 wykonana w technologii metalurgii proszków (PM), wykorzystująca zalety odporności na korozję, wysokiej wytrzymałości i kształtowania prawie netto, jest szeroko stosowana w scenariuszach, takich jak rdzenie zaworów silników samochodowych, implanty urządzeń medycznych, zawory odporne na korozję chemiczną, elementy złączne platform morskich i elementy konstrukcyjne sprzętu elektronicznego.

Podstawowym celem przygotowania próbki jest nie tylko przedstawienie mikrotopografii, ale także weryfikacja, czy materiał spełnia wymagania dotyczące wytrzymałości i odporności na korozję poprzez obserwację rozkładu porów, wielkości ziaren i zawartości wtrąceń, co stanowi bezpośrednią podstawę do optymalizacji procesu produkcyjnego i kontroli jakości produktu.

W celu przygotowania próbek stali nierdzewnej 316 PM w celach informacyjnych podajemy następujący schemat:

1️⃣ Szlifować na płasko papierem ściernym metalograficznym P400;

2️⃣ Szlifowanie dokładne krążkiem POS 9µm płynem polerskim PD-WT;

3️⃣ Polski z Ściereczka do polerowania SC-JP Płyn polerski PD-WT 3µm;

4️⃣ Polski z Ściereczka do polerowania ET-JP Płyn polerski PD-WT o grubości 1μm;

5️⃣ Wykonaj końcowe polerowanie za pomocą Płótno polerskie ZN-ZP SO-A439 Płyn polerski 50nm.

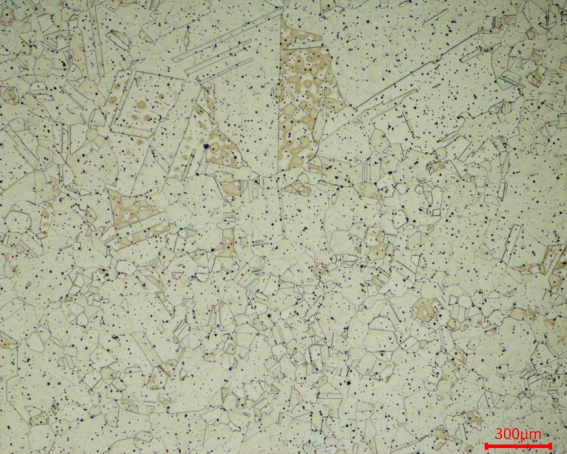

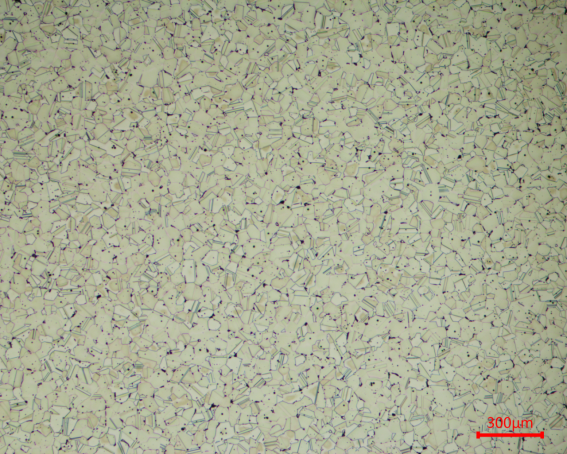

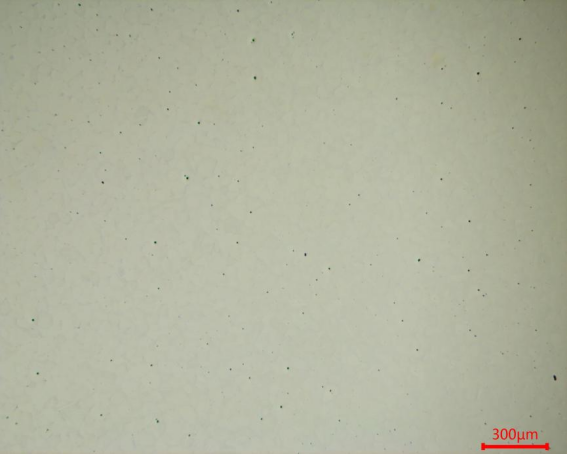

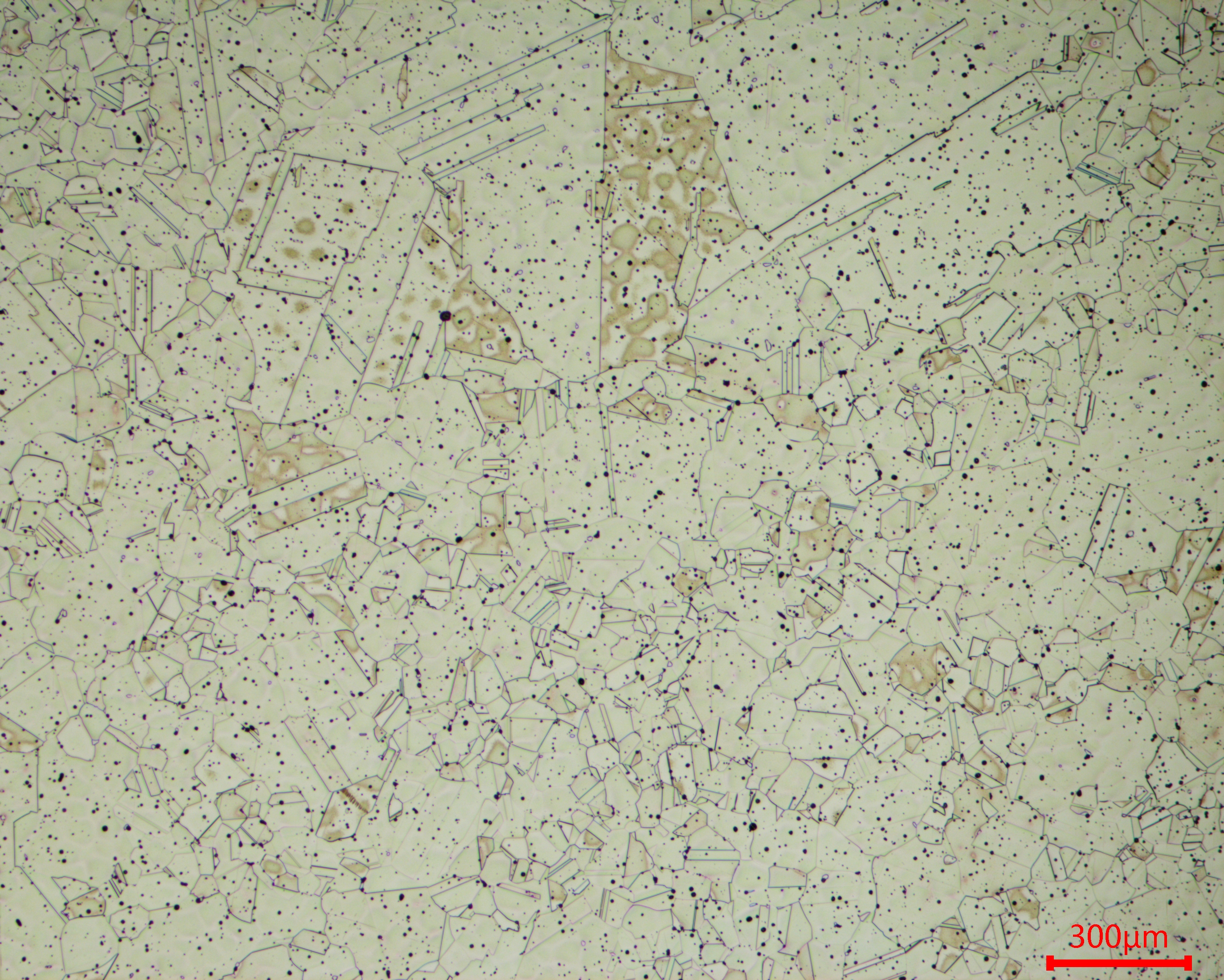

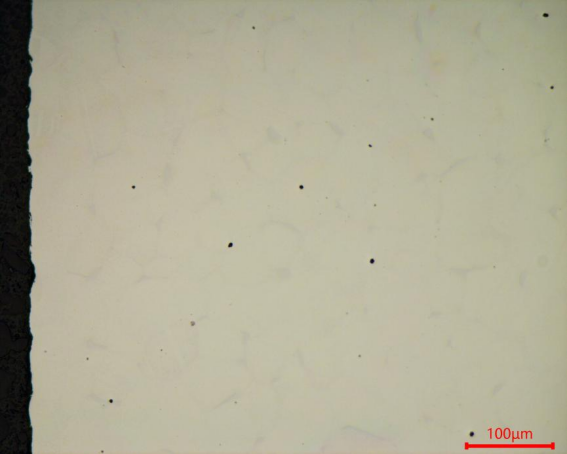

Po polerowaniu przeprowadza się trawienie elektrolityczne 10% wodnym roztworem kwasu szczawiowego pod napięciem 6 V przez 50 sekund.

#SteelMicrostructure #MaterialScience #Metallography #SteelSamples #MicrostructureAnaliza #SteelPrep #MaterialTechnician #Przygotowanie próbki #Mikroskopia #MetallurgicalTesting #SteelAlloys #SteelPolishing #MicrostructureTesting #MetalographyLab #MaterialAnaliza #SteelQuality #MicroscopicView #Inżynieria Metalurgiczna #LabTechLife #Testowanie Materiałów #Analiza Strukturalna #metallurgymonday #przekrój #montaż na zimno
