Powłoka termiczna + sekcja metalograficzna: „Ubezpieczenie podwójnej jakości” w zakresie odporności na zużycie przemysłowe i ochrony przed korozją- Trojan (Suzhou) material technology Co., Ltd.

Powłoka termiczna + sekcja metalograficzna: „Ubezpieczenie podwójnej jakości” w zakresie odporności na zużycie przemysłowe i ochrony przed korozją

12-12-2025

Powłoka natryskowa termiczna znana jest jako „pancerz ochronny” komponentów przemysłowych, szeroko stosowana w maszynach, przemyśle lotniczym, energetyce i innych dziedzinach. Zapewnia nie tylko odporną na zużycie ochronę łatwo zużywających się wałów i łopatek, ale także tworzy odporną na korozję barierę dla rurociągów i zbiorników w środowiskach korozyjnych. Dodatkowo może realizować funkcje takie jak izolacja cieplna i przewodność elektryczna elementów wysokotemperaturowych, wydłużając w ten sposób żywotność sprzętu.

Jeśli powłoka natryskiwana termicznie jest „pancerzem”, wówczas sekcja metalograficzna próbki natryskiwanej termicznie jest „szkłem powiększającym do kontroli jakości”, które jest kluczowym ogniwem w kontroli jakości powłoki. Dzięki przygotowaniu skrawków metalograficznych i obserwacji mikroskopowej można dokładnie wykryć jednorodność grubości powłoki, stan połączenia z podłożem, zidentyfikować mikroskopijne defekty, takie jak pory i pęknięcia, a także przeanalizować integralność mikrostruktury powłoki. To nie tylko weryfikuje racjonalność procesu natryskiwania i pozwala z wyprzedzeniem uniknąć potencjalnych zagrożeń związanych z aplikacją, ale także zapewnia intuicyjne wsparcie danych w celu optymalizacji wydajności powłoki, zapewniając, że „pancerz ochronny” naprawdę wytrzyma testy przemysłowe!

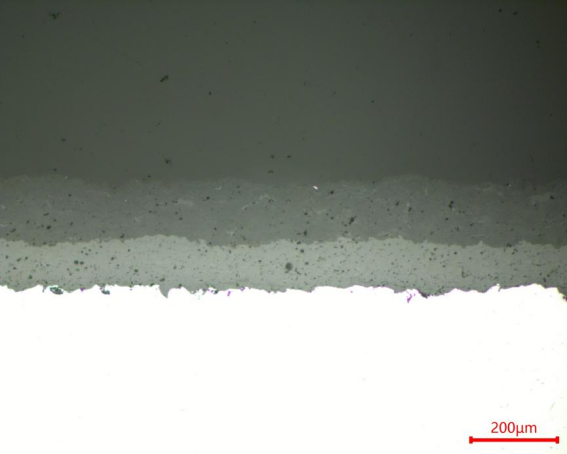

Standardowe procedury przygotowania próbek metalograficznych dla powłok ceramicznych natryskiwanych termicznie:

1️⃣ Szlifowanie zgrubne: Użyj papieru ściernego metalograficznego P400 i szlifuj, aż powierzchnia próbki będzie płaska

2️⃣ Szlifowanie dokładne: Pad polerski POS 9μm Płyn polerski PD-WT

3️⃣ Polerowanie zgrubne: Pad polerski SC 3µm Płyn polerski PD-WT

4️⃣ Polerowanie pośrednie: Pad polerski ET 1μm Płyn polerski PD-WT

5️⃣ Polerowanie dokładne: Pad polerski ZN 0,05μm Płyn polerski SO-T401

#SteelMicrostructure #MaterialScience #Metallography #Trojan #Trojanmetallography
