Funkcje:

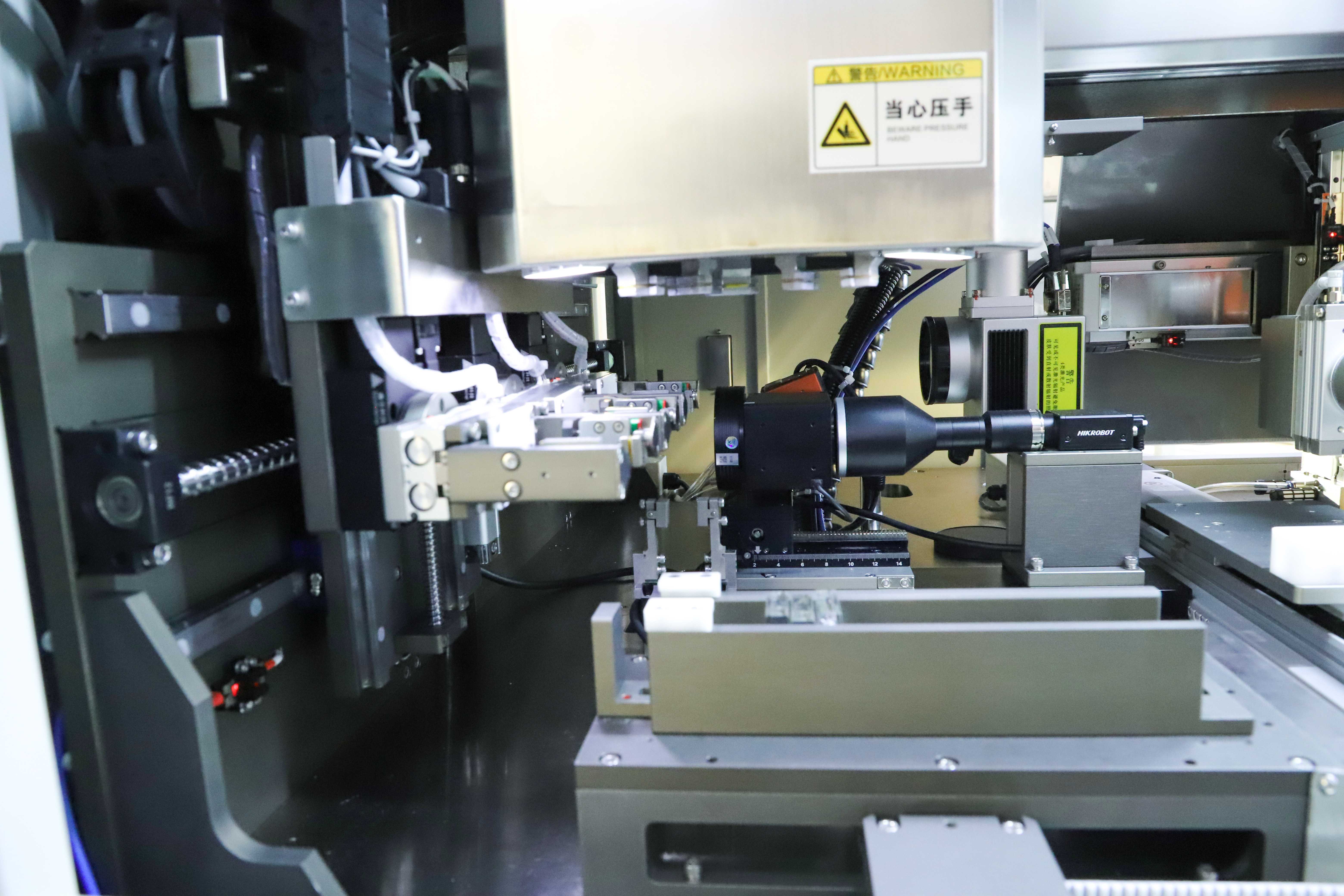

1) Precyzyjna soczewka CCD do kalibracji próbek zapewnia wysoką dokładność i duże pole widzenia, osiągając precyzję szlifowania ± 10 μm.
2) Można skalibrować wiele linii mielenia na jednej próbce jednocześnie. Po zakończeniu jednego mielenia automatycznie przechodzi do następnego, bez konieczności ponownej kalibracji.
3) Automatycznie dostosowuje kąt szlifowania, aby skorygować próbki przechylone podczas montażu.
4) Może pomieścić do 3 próbek jednocześnie do szlifowania i polerowania.
5) Ciśnienie i prędkość przykładane do próbki można kontrolować, co zapobiega pękaniu lub pękaniu z powodu nadmiernego ciśnienia.
6) Wyposażone w znakowanie/kodowanie laserowe w celu śledzenia próbek.

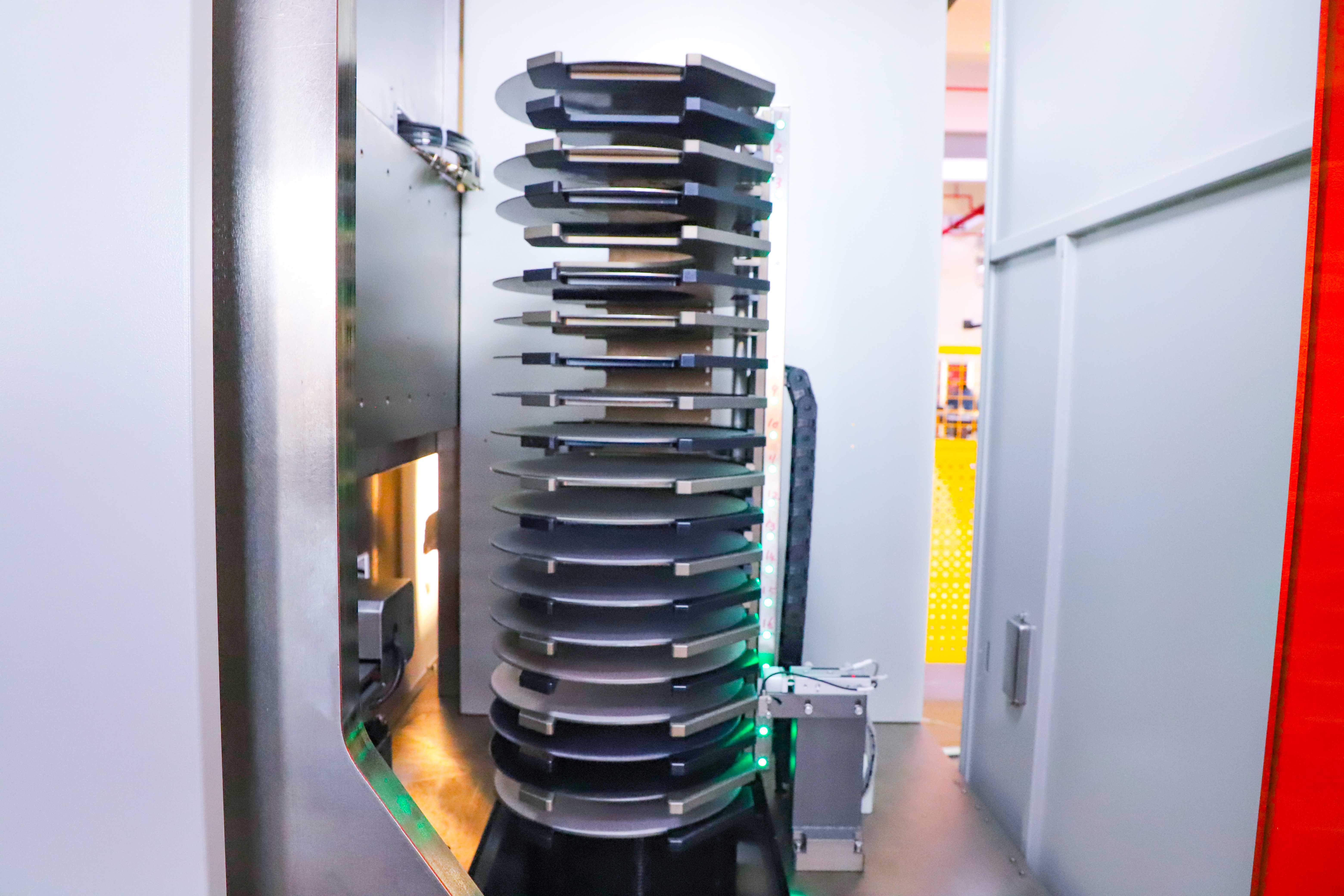

7) Podwójne stacje robocze z automatyczną wymianą tarcz szlifierskich; może pomieścić do 20 tarcz szlifierskich.
8) Możliwość fotografowania szlifowanej/polerowanej powierzchni.
9) Skonfigurowany z 4 zestawami różnych płynów polerskich, z których 2 mają mieszanie mechaniczne; wszystkie 4 zestawy są wyposażone w alarmy poziomu cieczy.
10) Zawiera stację czyszczącą z czyszczeniem ultradźwiękowym, płukaniem wodą i suszeniem nadmuchowym.
11) Przetworzone próbki są umieszczane stroną zadrukowaną do góry i układane w uporządkowany sposób na tacy odzysku, aby uniknąć zarysowania przygotowanej powierzchni.
Dane techniczne

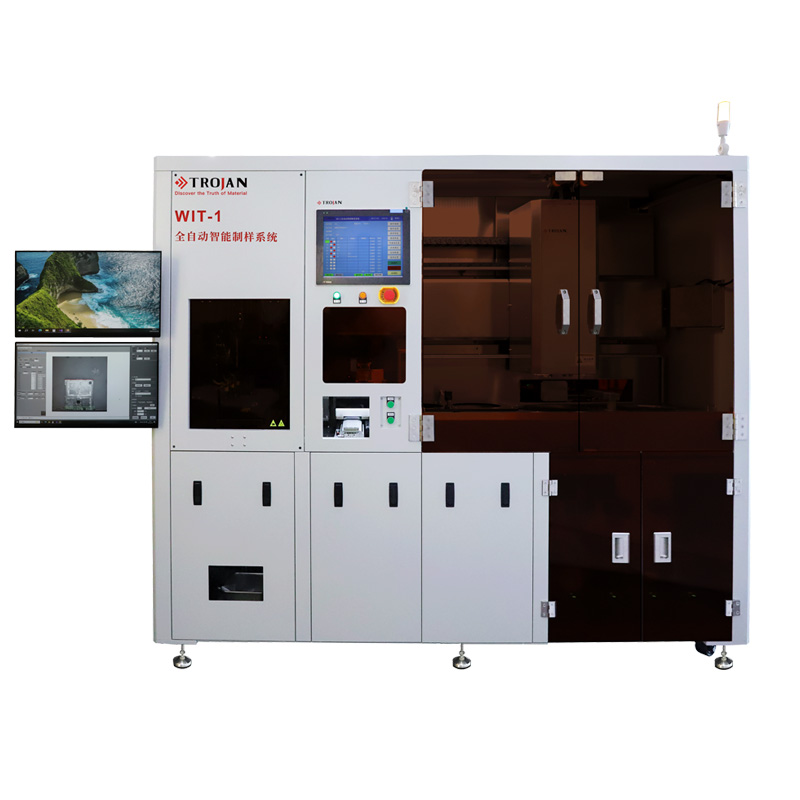

| WIT-1 |
| Wejście | Zasilanie | Uziemienie AC 220 V/50 Hz, moc całkowita: 7 kW, moc znamionowa: 2 kW |
| Sprężone powietrze | 0,6 ~ 0,7 MPa, średnica zewnętrzna węża = Φ10 mm |
| Zewnętrzne przyłącze wody | <0,3Mpa, średnica zewnętrzna rury = Φ10 mm |
| Przykładowa skrzynka montażowa | Rozmiar 39×47×12mm / 30*27*12mm, maksymalna ilość 21 |
| Wyjście | Drenaż | Rura spustowa o średnicy zewnętrznej 32 mm |
| Wyładowanie | Próbki wyładowywane twarzą do góry i uporządkowane. |
| Bezpieczeństwo | Zatrzymanie awaryjne | Naciśnij, aby odciąć obwód sterujący i zasilanie. |
| Bezpieczeństwo Door Lock | Przekaźnik bezpieczeństwa i zamek drzwi bezpieczeństwa, poziom ochrony PLD. |
| Trójkolorowa lampka alarmowa | Tak |
| Kontrola | Sterowanie PLC | Ekran główny: 15 cali / ekran pomocniczy: 7 cali |
| ekran komputera | Podwójny wyświetlacz, 24-calowy |
| System wyrównania | Kamera CCD | 25 megapikseli |
| Pole widzenia zdjęcia | 35x35mm |
| Znakowanie/odczyt laserowy | Tak |
| Maksymalna liczba linii | 30 |
| Metoda rysowania linii | Przesunięcie określonej odległości na podstawie linii charakterystycznych. |
| Stacja szlifowania/polerowania | Stacje szlifierskie | 2 |
| Średnica tarczy szlifierskiej | Φ254mm |
| Prędkość obrotowa | 100-1000 obr./min |
| Moc silnika | 1 kW |
| Ruchoma głowica szlifierska | Liczba posiadanych próbek | 3 |
| Moc silnika | 0,4 kW |
| Prędkość obrotowa | Ruch posuwisto-zwrotny 0-360° |
| Ciśnienie | 5-100 N |
| System dozowania | Grupy dozujące | 4 grupy x 1,8 l każda |
| Natężenie przepływu | 0-50 ml/min |
| Mieszanie | 2 grupy, mieszanie mechaniczne |
| Alarm poziomu cieczy | Tak |
| Przechowywanie płyt | Liczba dysków | 20 |
| Alert o zużyciu dysku | Na podstawie liczby zastosowań lub siły szlifowania |
| Czyszczenie | Czyszczenie Methods | Płukanie wodą, ultradźwiękowe, szybkie wirowanie tarczowe |
| Stacja suszenia | Niezależne suszenie powietrzem |
| Biblioteka procesów przygotowania próbek | Grupy programów | 30 |
| Maksymalna liczba kroków na program | 10 |
| Stan zakończenia pojedynczego kroku | Pozostała ilość mielenia [min 0,001 mm], Ilość mielenia [min 0,001 mm] lub Czas mielenia |
| Tryb szlifowania jednoetapowego | Według ciśnienia [0-100N] lub prędkości [min 0,001 mm/s] |
| Wymiary | Złożony ekran i oświetlenie | 2400x1320x2000mm |
| Waga | 1500kg |
